GNS설치 및 Vmware연동, IOS이미지설치







WinPcap부터 설치

구글에 검색해서 다운로드하면됨 (쉬움)













GNS설치

역시 구글에서 다운로드

회원가입 필요













비용 발생 문제로

wireshark랑 solarwinds는 부분 해제

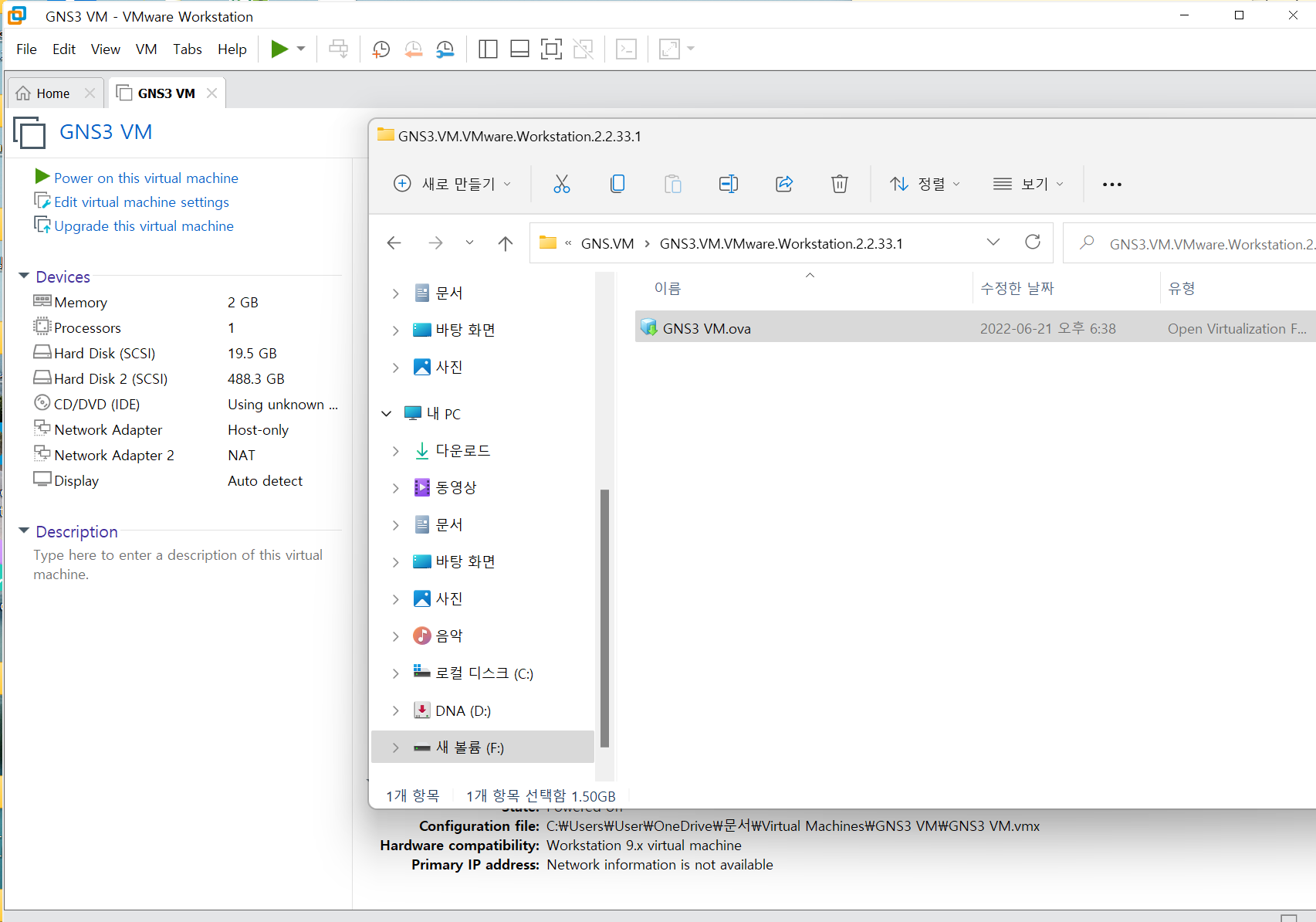

GNS VM.ova 다운로드.











GNS에 연동











실습용 IP 설정

(본인 환경에 따라 설정)

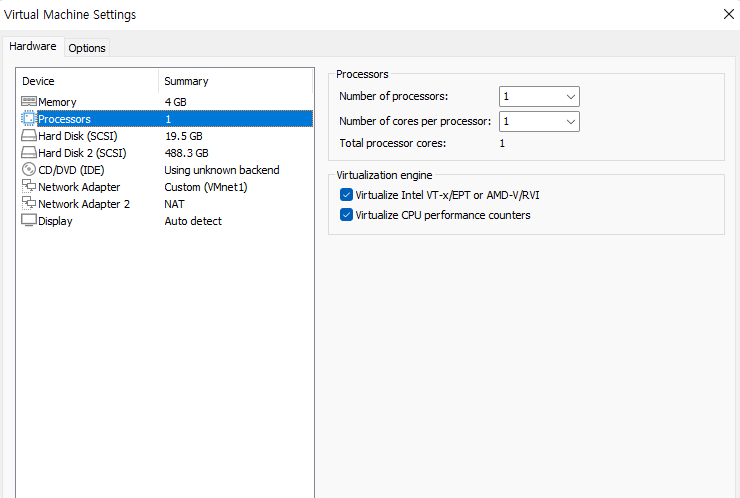

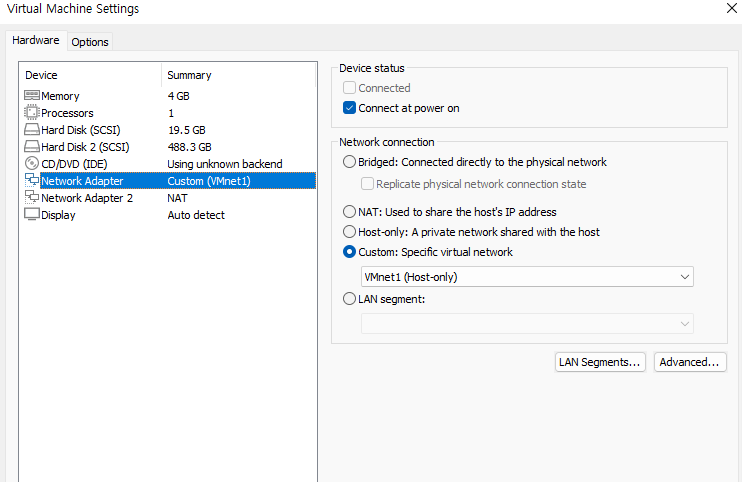

VM 셋팅 해줄것들





















이 오류는 자주뜬다...



해석을 해보면

"가상화된 성능 카운터에는 사용 가능한 작동 카운터가 하나 이상 필요합니다. 모듈 'VPMC' 전원 켜기가 실패 했습니다. 가상 머신을 시작하지 못했습니다"











솔루션은 VM에 대한 CPU 성능 카운터를 비활성화하는것









접속완료

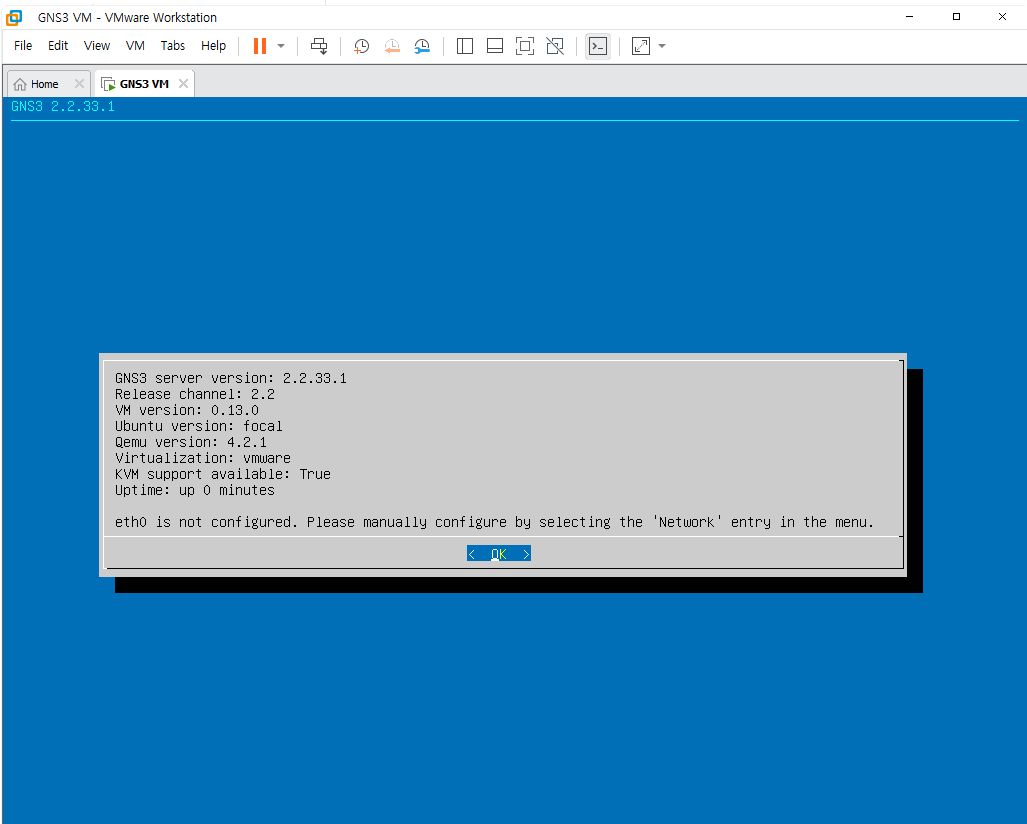

KVM support available : True

-> 가상화 체크







ok누르고

network 탭으로 들어가서

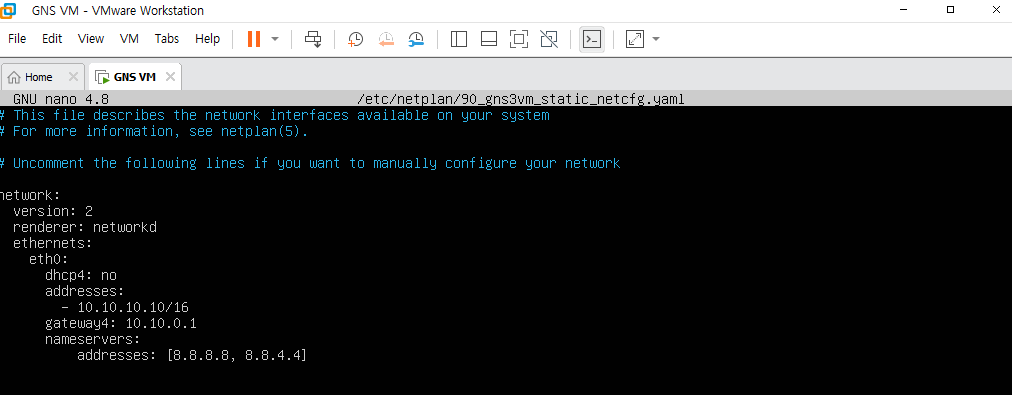

DHCP기능을 다 제거해준다

(원래는 아래에 다 맨앞에 #이 있는데 삭제해줌)



안에 IP주소랑 서브넷, 게이트웨이도 사진과 같이 수정











완료된 모습

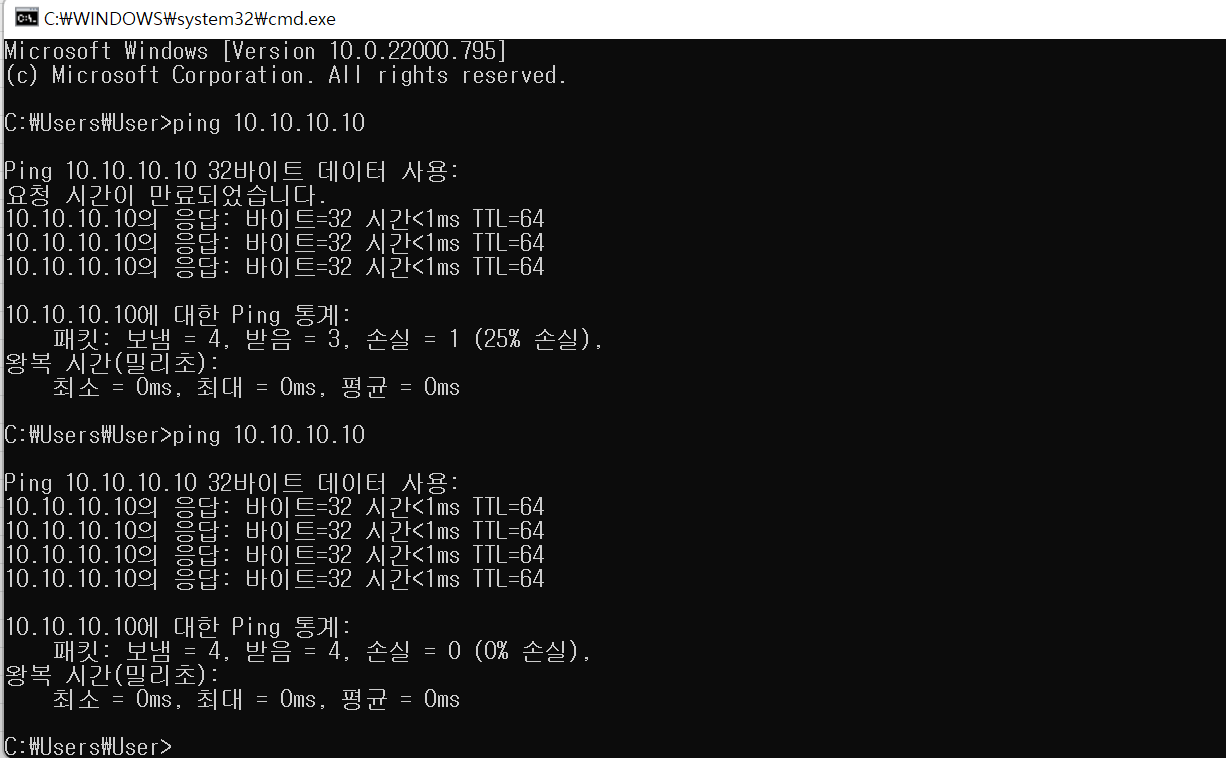

핑 나가는지 확인

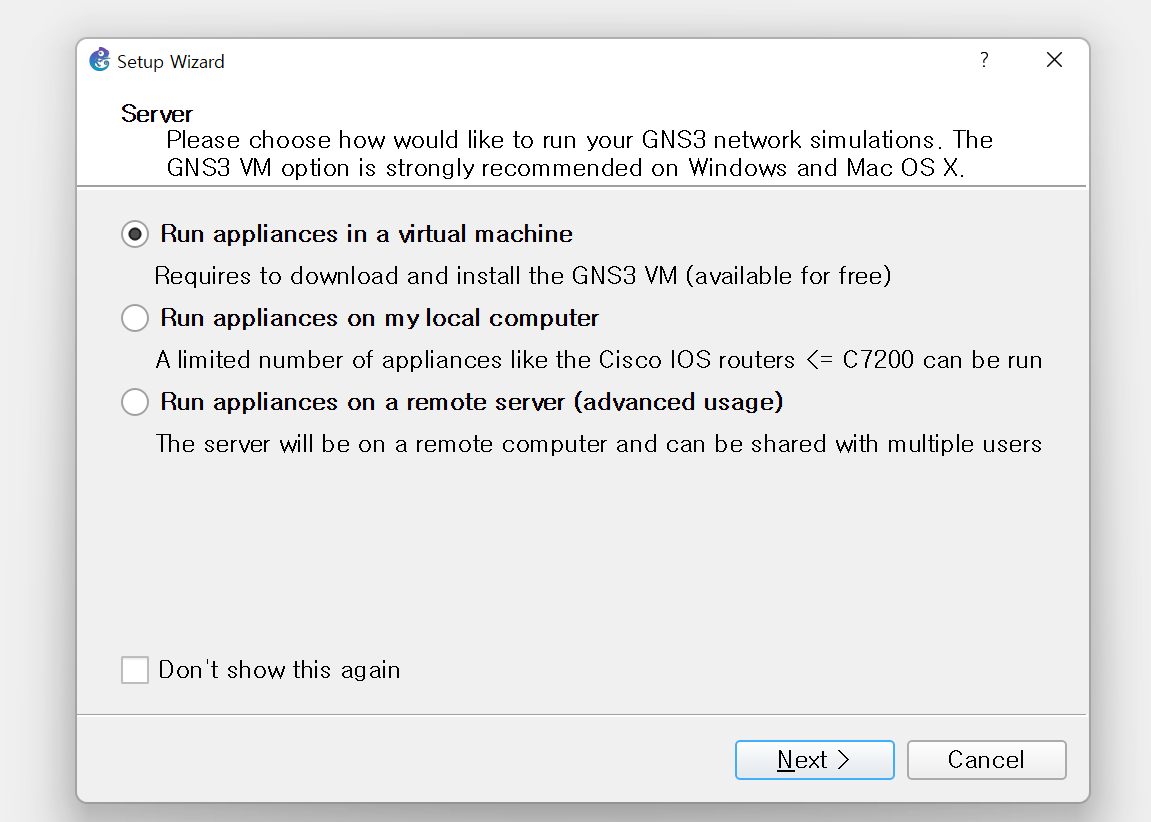

Next







Next

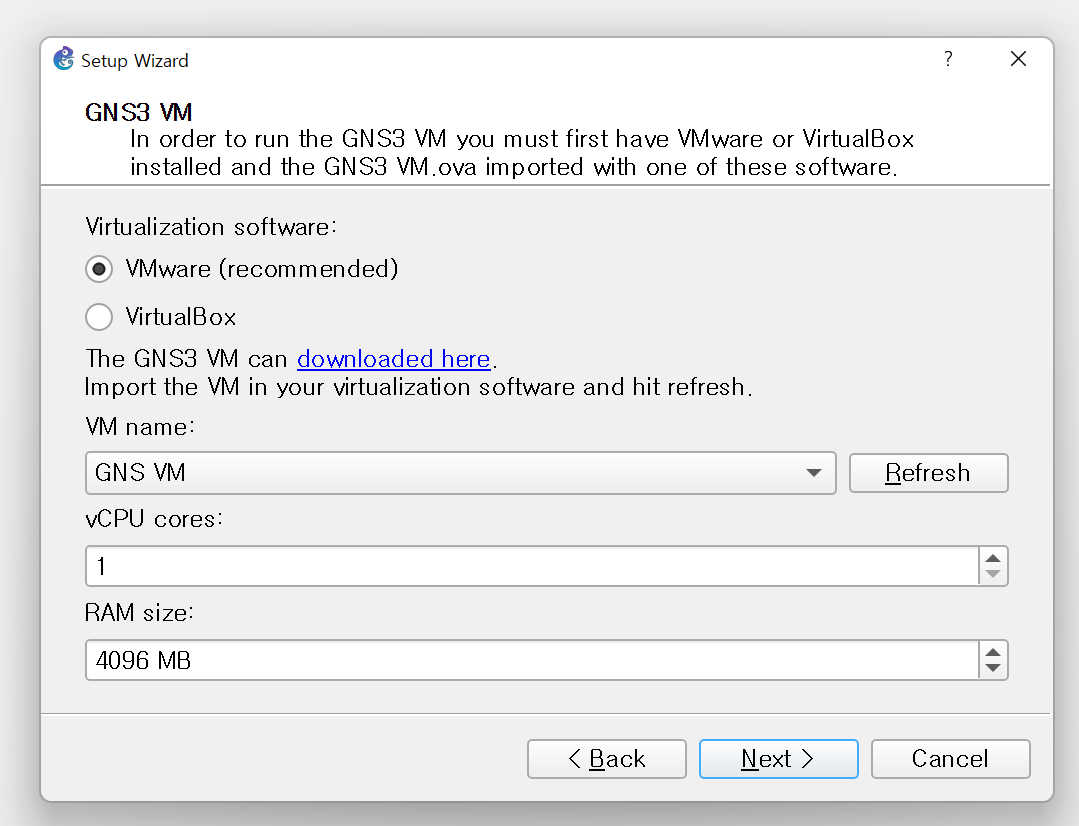

VM name GNS VM으로 바꿔주고

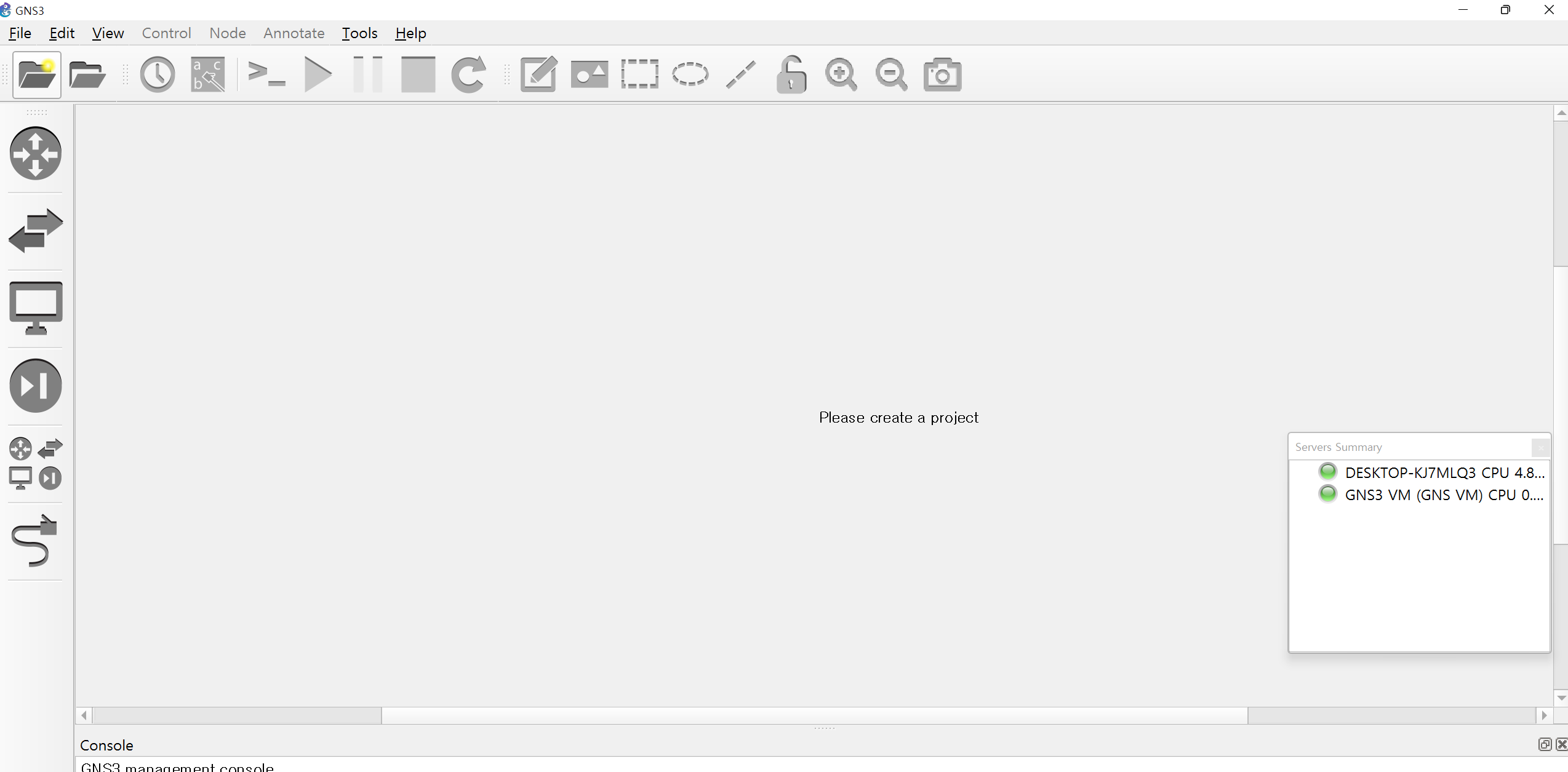

초록볼 2개 ~~~~!

수업하고 와서 복습할떄 하루종일 오류났던 부분인데

빠르게 설치 완료했다 .....

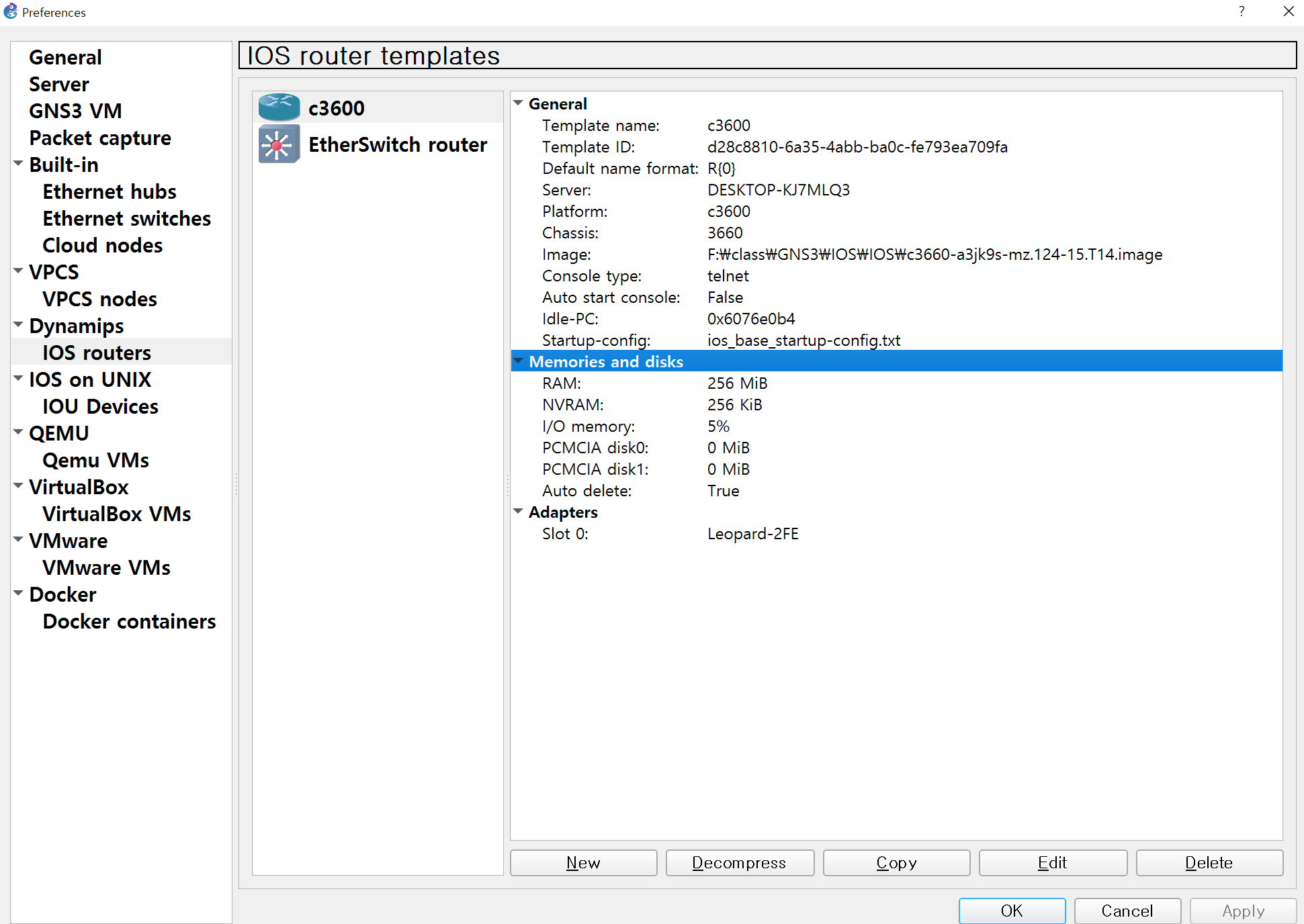

edit -> prefrence -> New

-> IOS routers -> 라우터설치

-> 한번더작업 -> name 변경

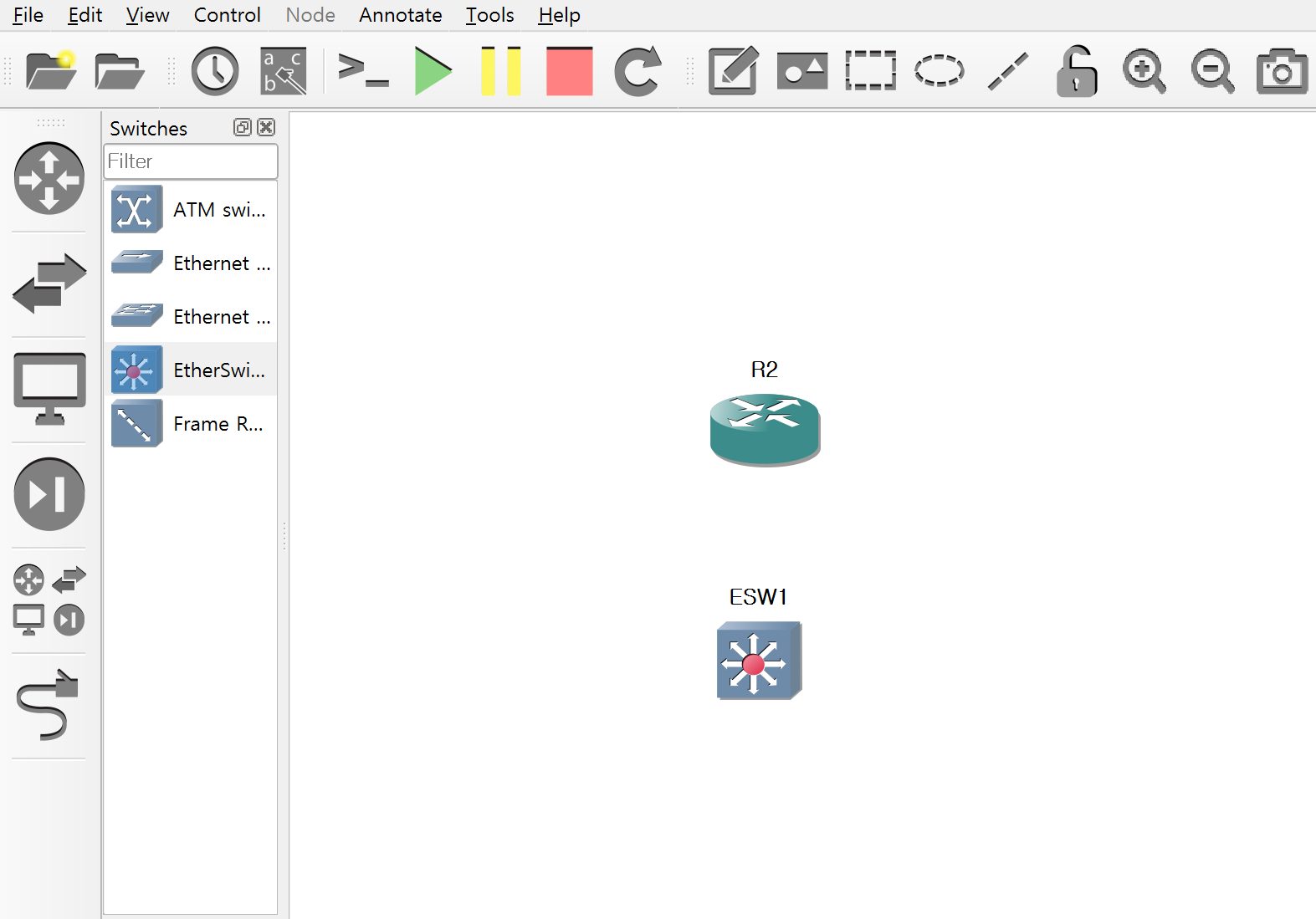

-> 스위치용 라우터 만들기









이미지파일까지 설치 완료~!
