Redistribution
- 서로 다른 라우팅 도메인을 연결하는 경계 라우터가 라우팅 정보를 교환하고 알릴 수 있는 기술
- 라우팅 프로토콜을 변경하고자 할 때
- 네트워크 안정화를 위해
- 지원되는 라우팅 프로토콜이 다른 라우터를 사용할 때
- 서로 다른 라우팅 프로토콜을 사용하는 2개의 회사가 합병되었을 때 ! (실무관점)

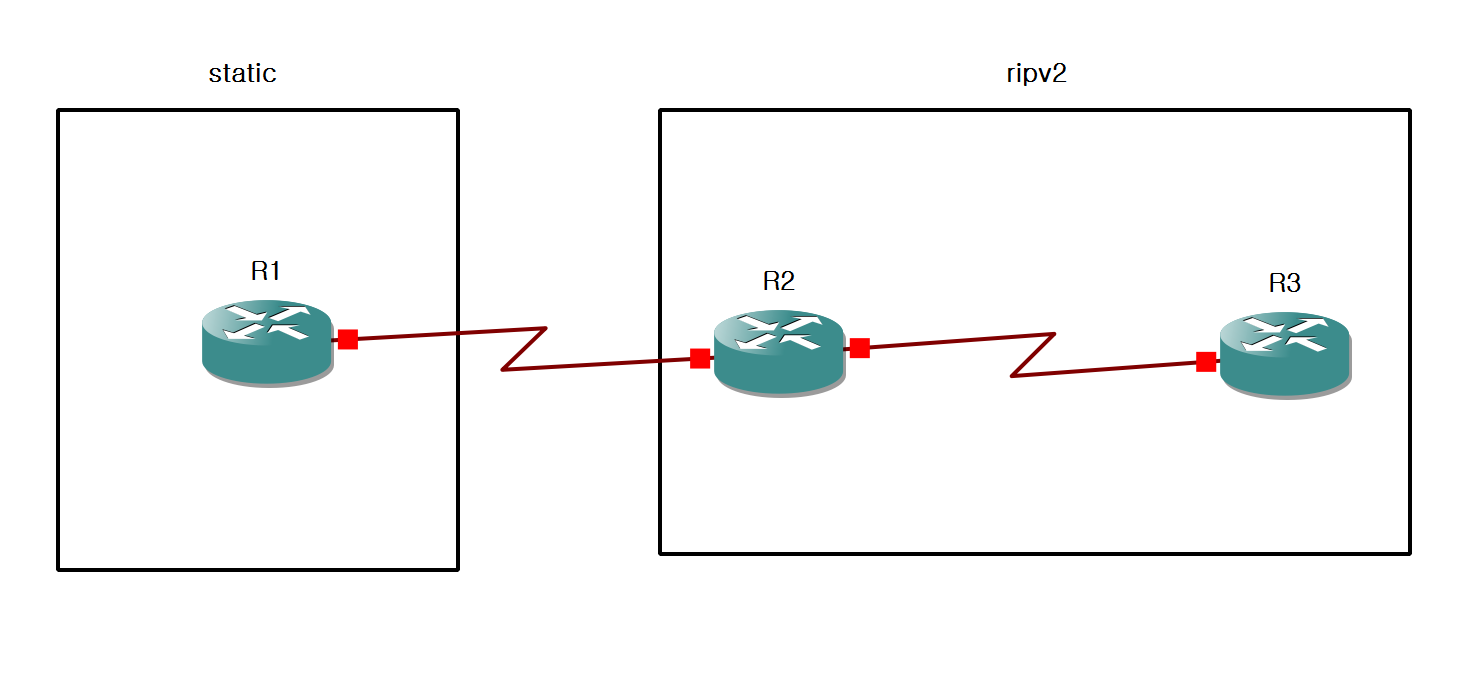

1. Static <-> RIP
IP 대역 설정
loop 1.1.1.1 /24
s1/0 22.22.12.0/24
s1/1 22.22.23.0/24
라우팅 설정
R1
0.0.0.0 0.0.0.0 22.22.12.2
R2
static
1.1.1.0 255.255.255.0 22.22.12.1
rip
network 2.0.0.0
network 22.0.0.0
R3
rip
network 3.0.0.0
network 22.0.0.0
설정을 하고나면

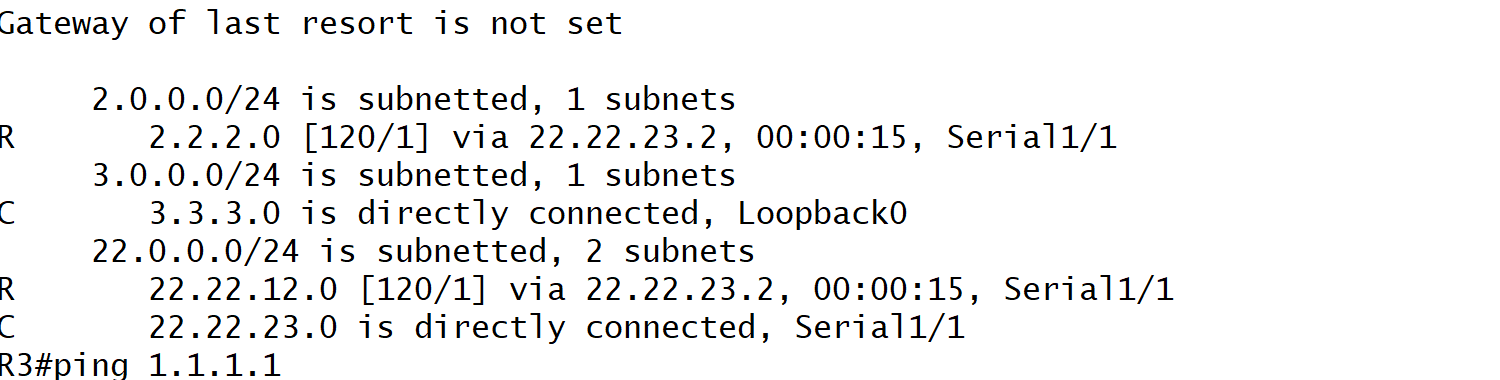

R1 -> R3 까지의 통신은 가능하지만
R3 -> R1 루프백 통신은 X
(Rip으로만 설정되있기 떄문에 광고된 네트워크 정보만 보임)
이제 R2에서 재분배를 할것임.
스태틱 정보를 R3의 RIP로 넘기면 됨.
RIP, EIGRP는 자동으로 metric을 계산하지만
다른 라우팅 프로토콜의 정보를 넘겨받을 때 각각 metric 기준 값을 사용자가 수동으로 필수로 입력해줘야함!
RIP은 Hop count로 metric을 계산하는 점 기억!
- ** 최대 홉카운트가 15가 넘어가면 도달 불가 네트워크!
- ** 따라서 16이상으로 주면 안됨을 기억!

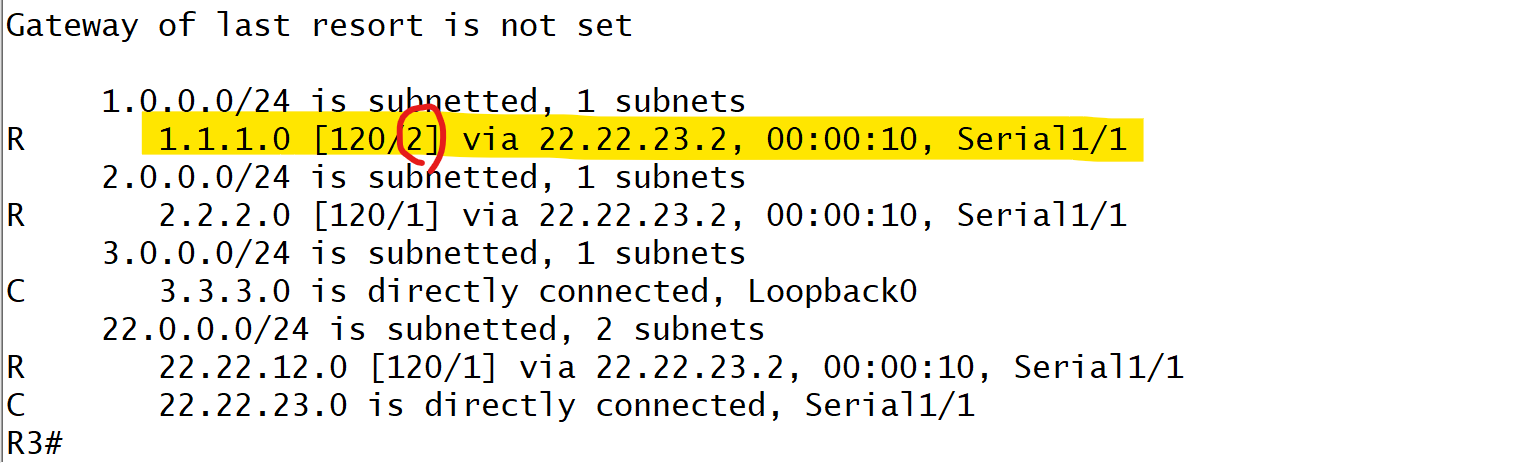

- 현재 토폴로지에서는 R1의 루프백은 R2의 입장에서 라우터 2대를 건너뛰므로 Hop Count 2 를 주면 됨!
2. EIGRP <-> RIP
IP 대역 설정
loop 1.1.1.1 /24
s1/0 22.22.12.0/24
s1/1 22.22.23.0/24

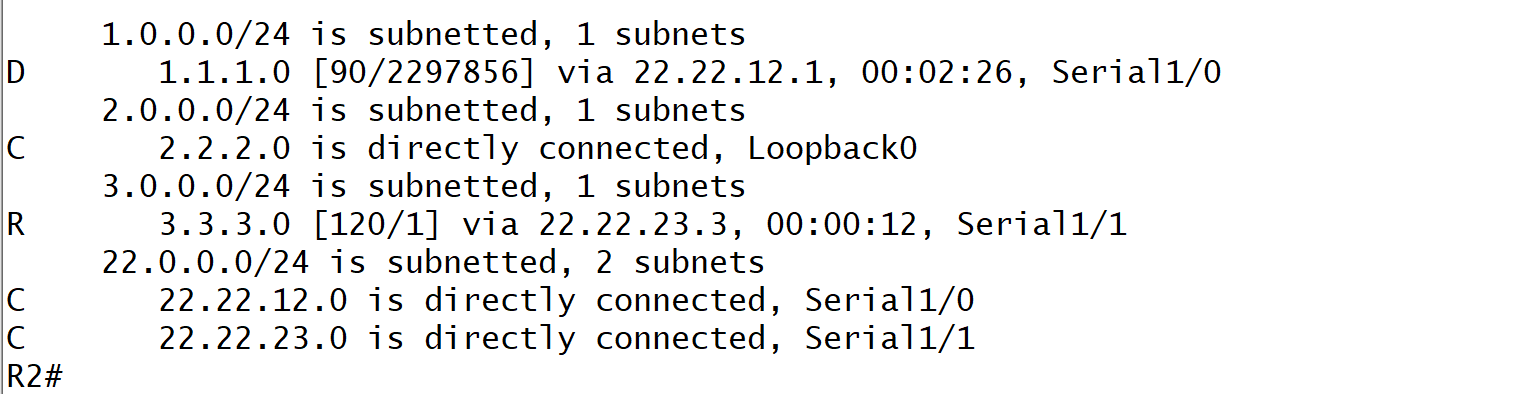

라우팅 테이블
재분배
eigrp를 rip으로 넘겨주는것부터 시작
(받는쪽의 라우팅으로 들어가서 입력)
R2
Router rip

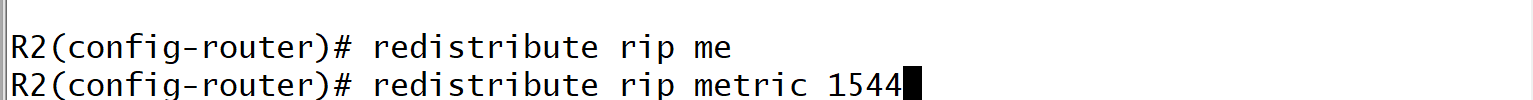

Redistribute eigrp [AS Number] metric [Hop Count]
= Redistribute eigrp 1 metric 2
이제 rip을 eigrp로 넘겨주자
(받는쪽의 라우팅으로 들어가야하니 eigrp로 들어가 설정!!)

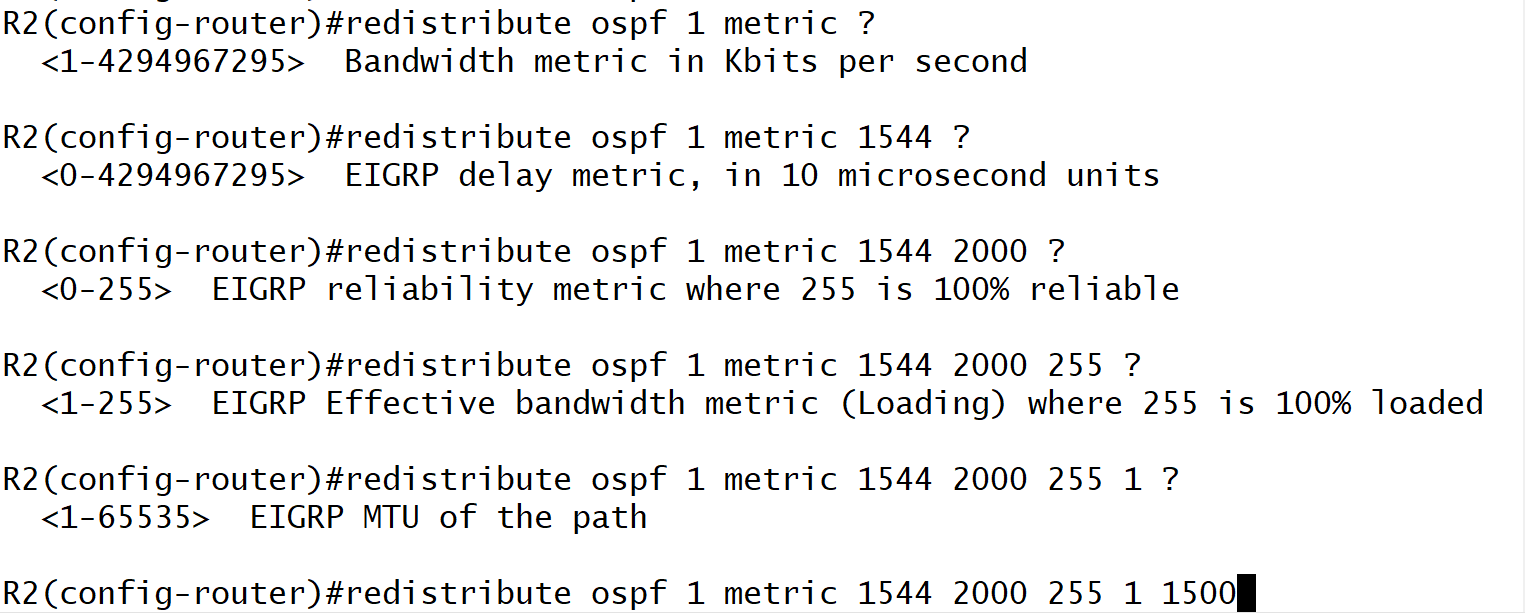

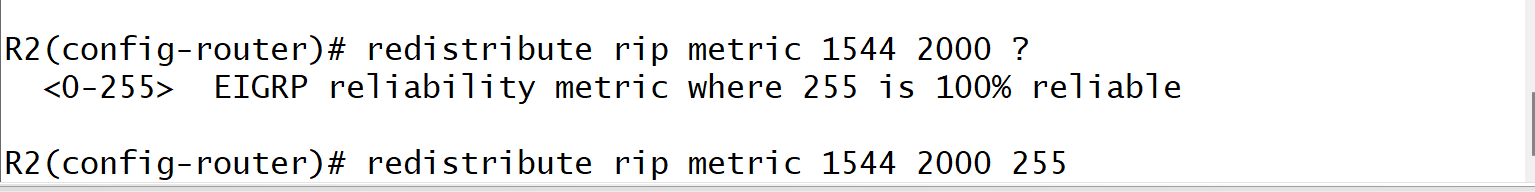

★ EIGRP로 재분배를 하기 위해선 5가지 값을 수동으로 입력해줘야함
- 1. Bandwidth
- 2. Delay
- 3. Reliablility
- 4. Load
- 5. MTU
- --> 5가지 값을 가지고 Metric 계산을 하기 때문에 모두 수동으로 입력해줘야함!

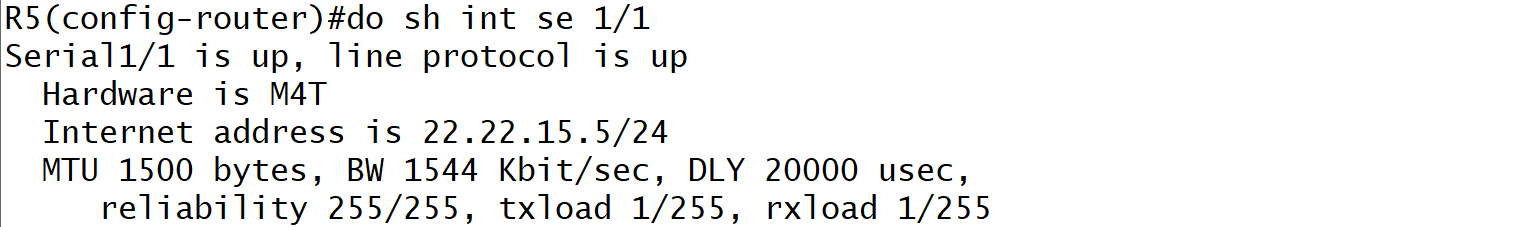

- ☆ 넘겨주는 포트를 조회해서 그 값들을 입력 (rip->eigrp)

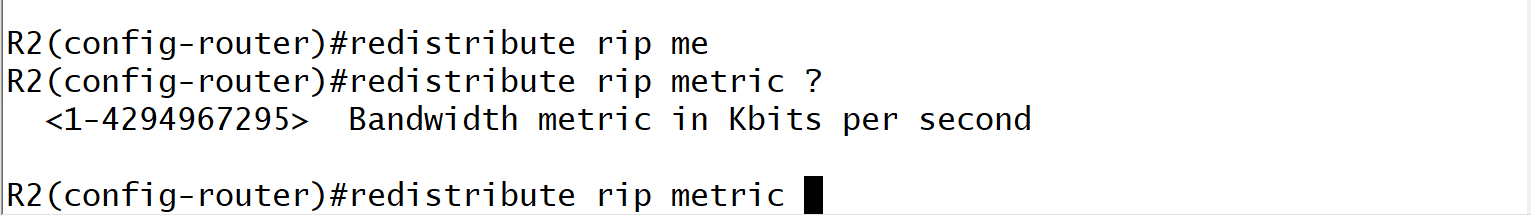

1. Bandwidth 입력
2. 역시나 입력이 안된다. 5가지 값을 한번에 입력해야한다.
3. delay는 10 microsecond units으로 나와있으므로 0을 하나 빼고 입력
4. 신뢰도 값 입력
5. 부하 값 입력
6. MTU 값 입력
모든 입력이 완료되었고
이제 R1에서 라우팅 테이블 확인!!

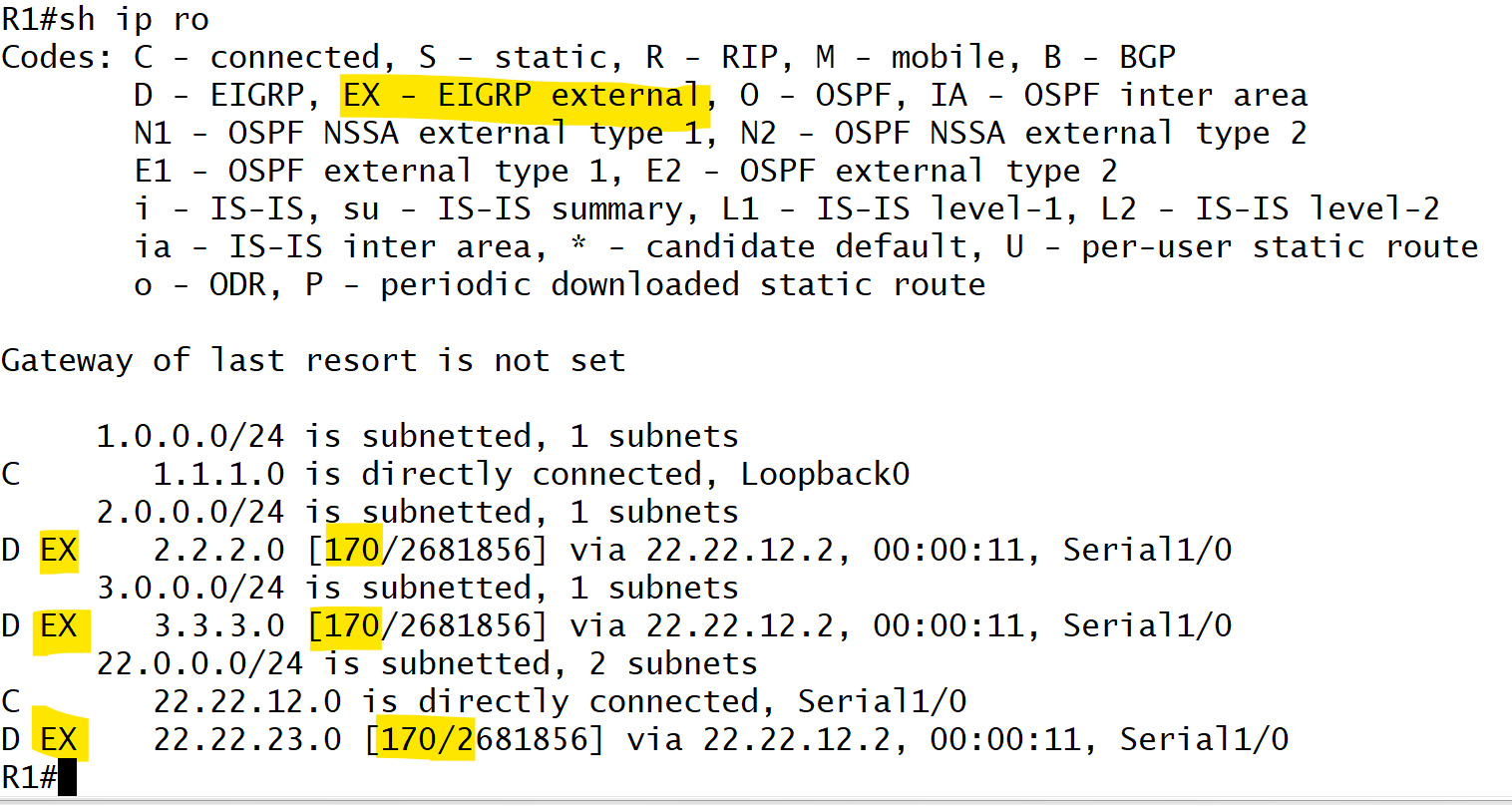

- EIGRP는 다른 라우팅 프로토콜에서 얻어온 정보는 EX로 표시하고 AD를 170으로 함!

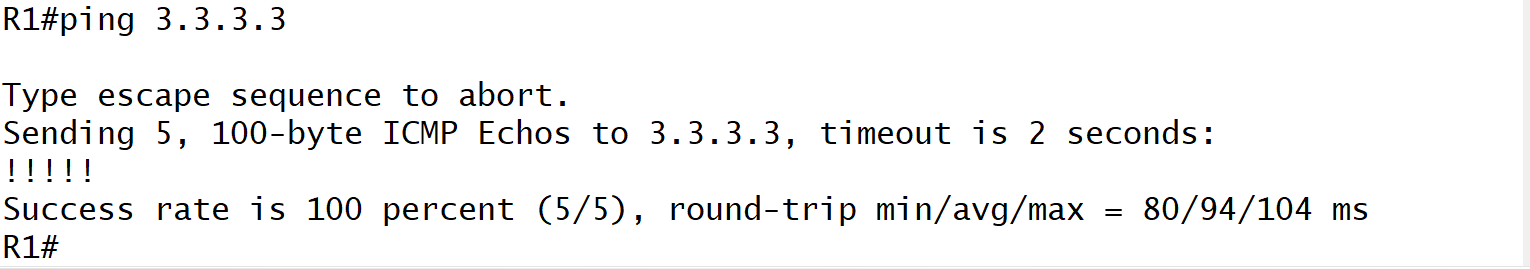

정상적으로 통신 되는것 확인~!!

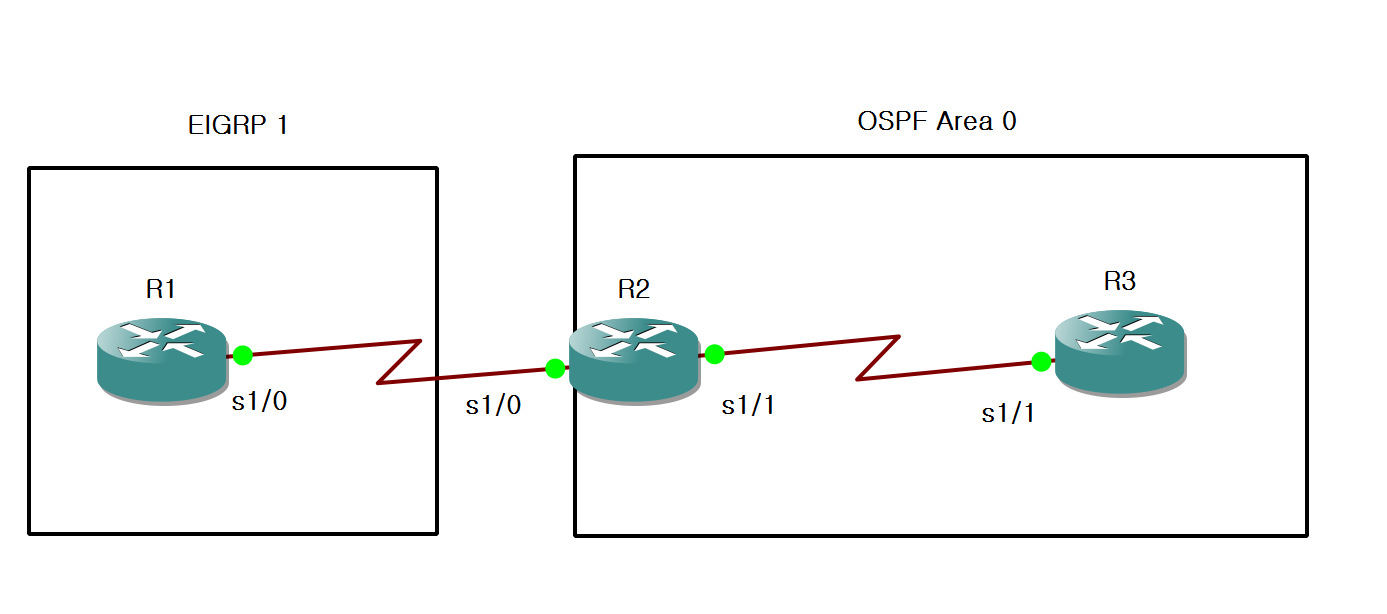

3. EIGRP <-> OSPF
IP 대역 설정
loop 1.1.1.1 /24
s1/0 22.22.12.0/24
s1/1 22.22.23.0/24
라우팅 설정
R1
router eigrp 1
no au
network 1.1.1.0 0.0.0.255
network 22.22.12.0 0.0.0.255
R2
router eigrp 1
no au
network 22.22.12.0 0.0.0.255
router ospf 1
network 2.2.2.0 0.0.0.255 area 0
network 22.22.23.0 0.0.0.255 area 0
R3
router ospf 1
network 3.3.3.0 0.0.0.255 area 0
network 22.22.23.0 0.0.0.255 area 0
재분배시작
OSPF 정보를 EIGRP로 넘겨주는걸로 시작
(받는쪽으로 들어가서 설정)
★ EIGRP 설정은 5가지를 꼭 기억해야한다.
내용은 sh int 포트번호로 찾아볼 수 있다!!
R1에서 정상적으로 재분배 된것 확인!
이제 EIGRP 정보를 OSPF쪽으로 넘겨주자!
- OSPF쪽으로의 재분배는 Metric값이 선택이다. (생략가능하다는 뜻)
입력해주지 않는다면 기본값(=20)으로 Metric이 설정됨! - ★ OSPF는 Classless Routing만 지원하기 때문에
RIP이나 EIGRP와 같이 Classful과 Classless를 모두 지원하는 라우팅 프로토콜의 정보를
OSPF로 재분배 할 때는 subnets이라는 명령어를 통해 Classless 정보도 받는 설정을 해줘야함!! - 입력해주지 않으면 Only classful networks will be redistributed라는 메시지가 뜰것임.
R3에서 라우팅 테이블 확인!
Metric 지정을 생략했기 때문에 기본값인 20으로 Cost가 나오는 것을 확인!
OSPF Type E2(기본값)로 나오는 것 확인!
----> 이는 Cost를 20으로 고정값을 쓰겠다는 재분배!!
Type를 1로 바꿔볼수 있다.
metric-type 1 명령어 사용!
---> ☆ Cost값이 84로 변경되는것 확인!
(이는 기본값 20에 링크의 cost를 더한 값!)
** OSPF Type1과 Type2의 차이점
- Type 2가 기본값
- 쉽게 예를 들면, 우리 집 아파트가 10층이고 아파트를 올라가는 엘리베이터가 1대라면 엘리베이터 1대만 이용이 가능하니 다른 엘리베이터 비교 대상이 없으므로 이 때는 Type2를 사용함!
- 만약 엘리베이터가 2대라면? 그 때는 더 빨리 도착하는것을 비교해보기위해 Type1을 사용!!
Redistribution 종합 실습
IP 대역 설정
loo 1.1.1.1 / 24
s1/1 : 22.22.15.0 /24
s1/0 : 22.22.25.0 /24
s1/2 : 22.22.35.0 /24
s1/3 : 22.22.45.0 /24
라우팅까지 다 설정하고 난 뒤
R2에서 OSPF 설정할 때 주의할점~!

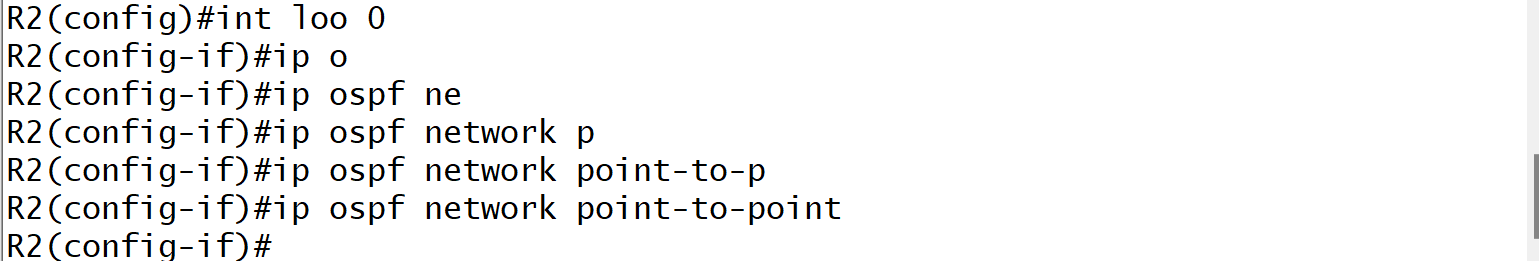

--> ☆OSPF에서는 루프백을 /32로 인식, 호스트로 인식하기 때문에 Netwrok Type을 P2P로 변경해줌!!

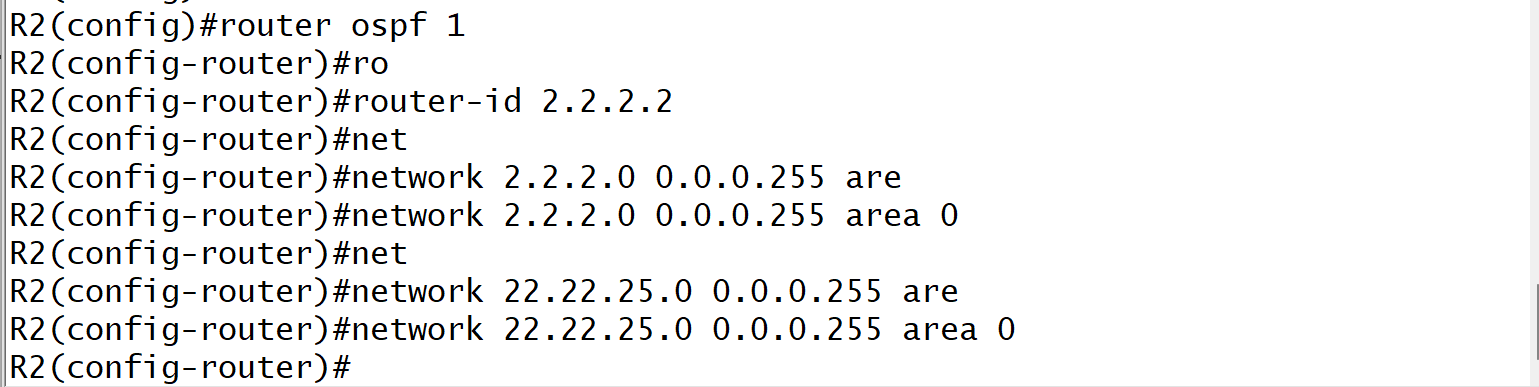

R2 라우팅 설정
(router-id 2.2.2.2 들어간것 체크)

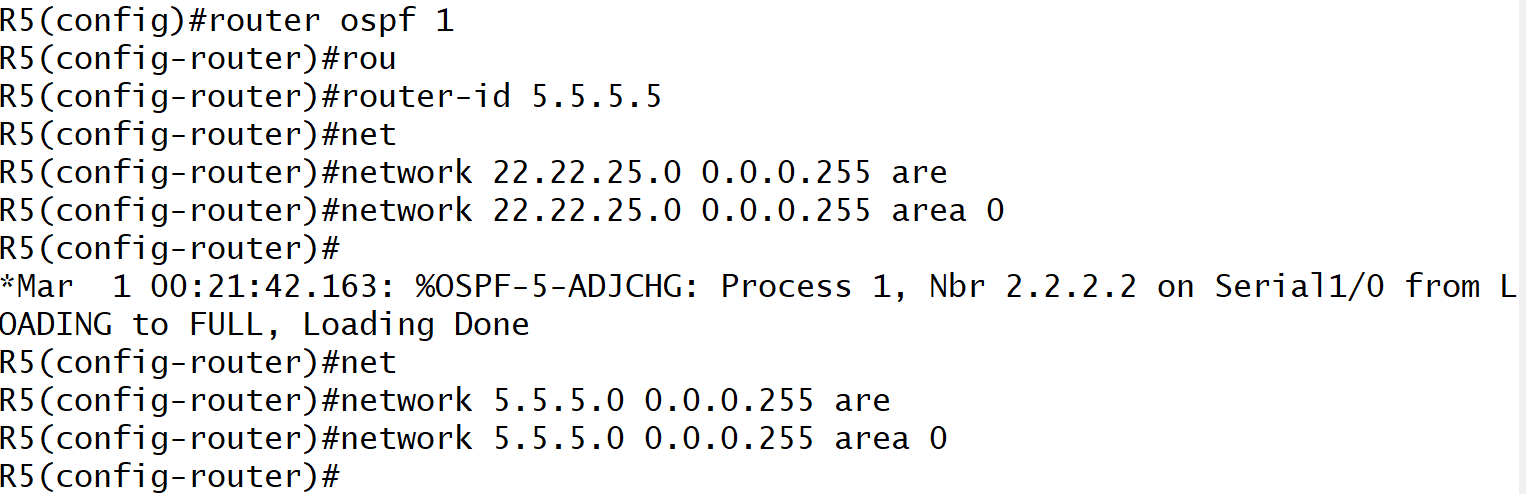

R5와 R2의 OSPF 설정 추가
(router-id 5.5.5.5 들어간것 체크)
R1과 R5는
루프백 주소는 스태틱으로 연결 해줘야함.

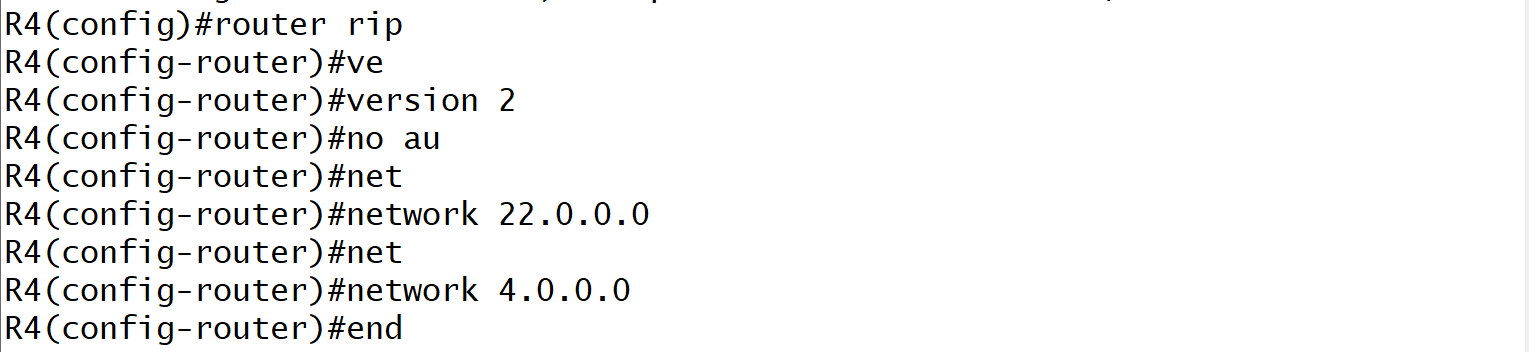

R4 RIP 설정
재분배 시작

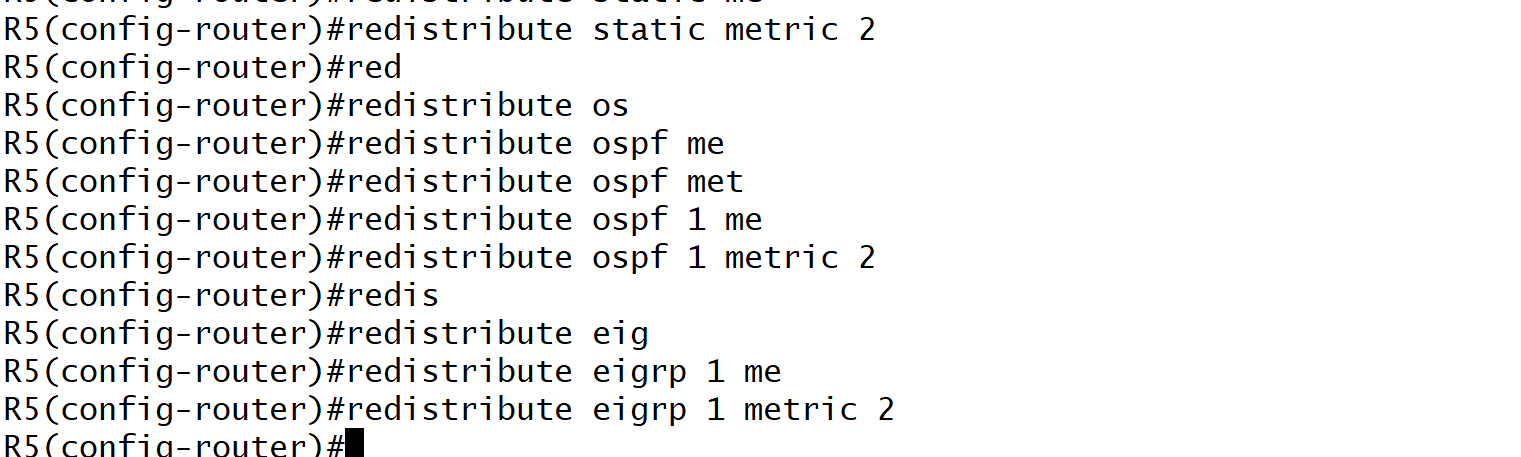

1. OSPF쪽으로 넘겨주는 것부터 시작!
- OSPF쪽으로 넘겨줄때는 이렇게 하면 끝!

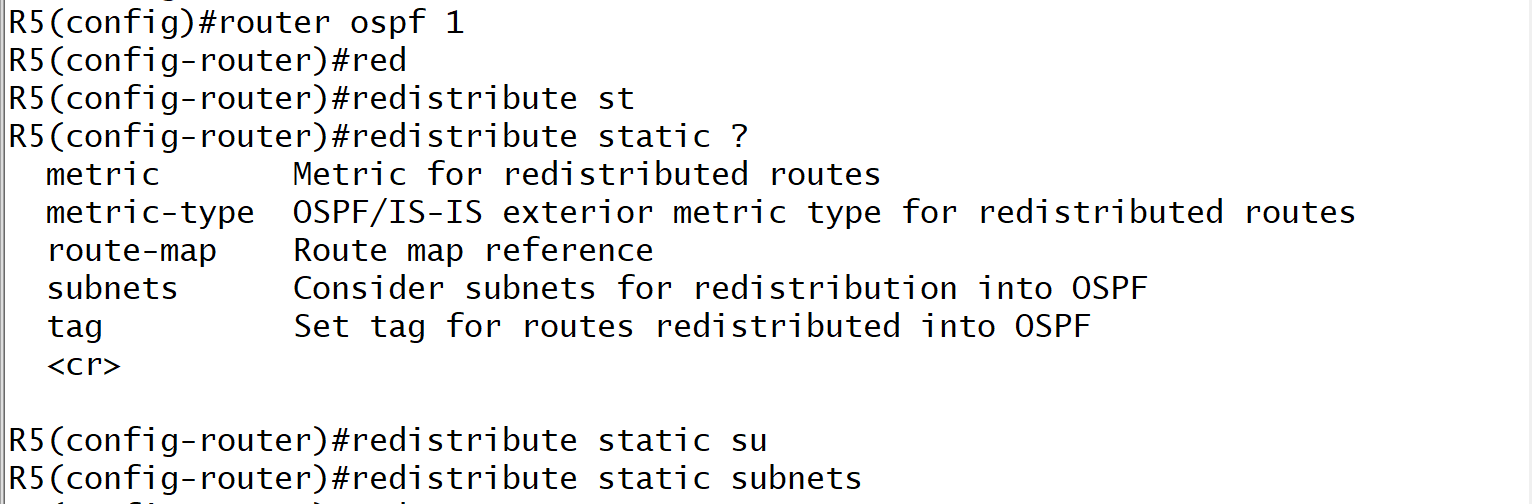

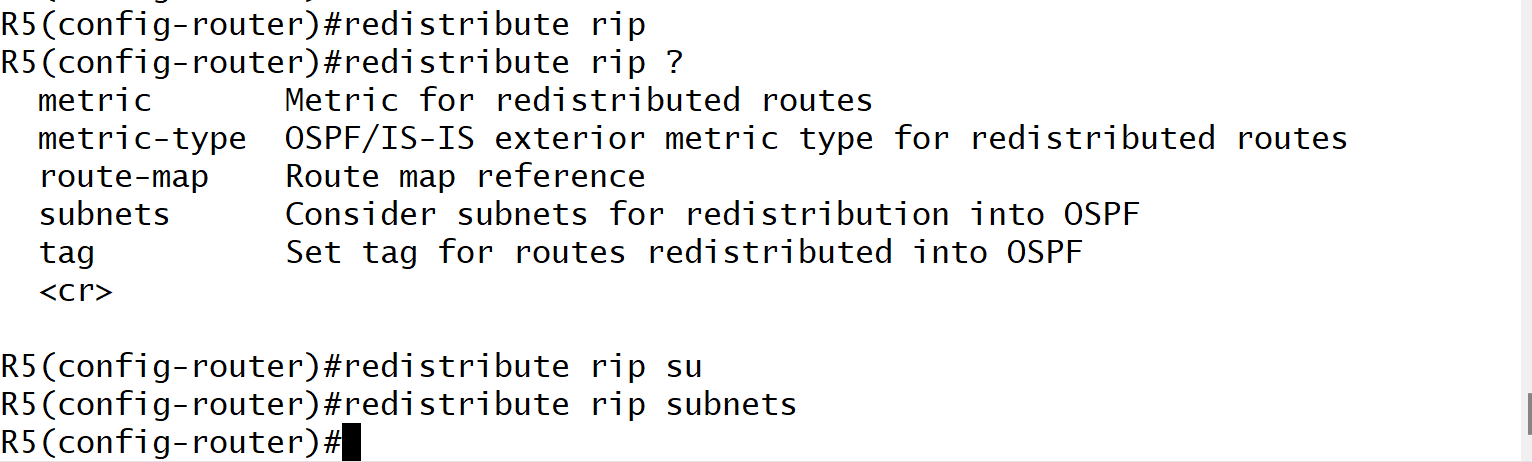

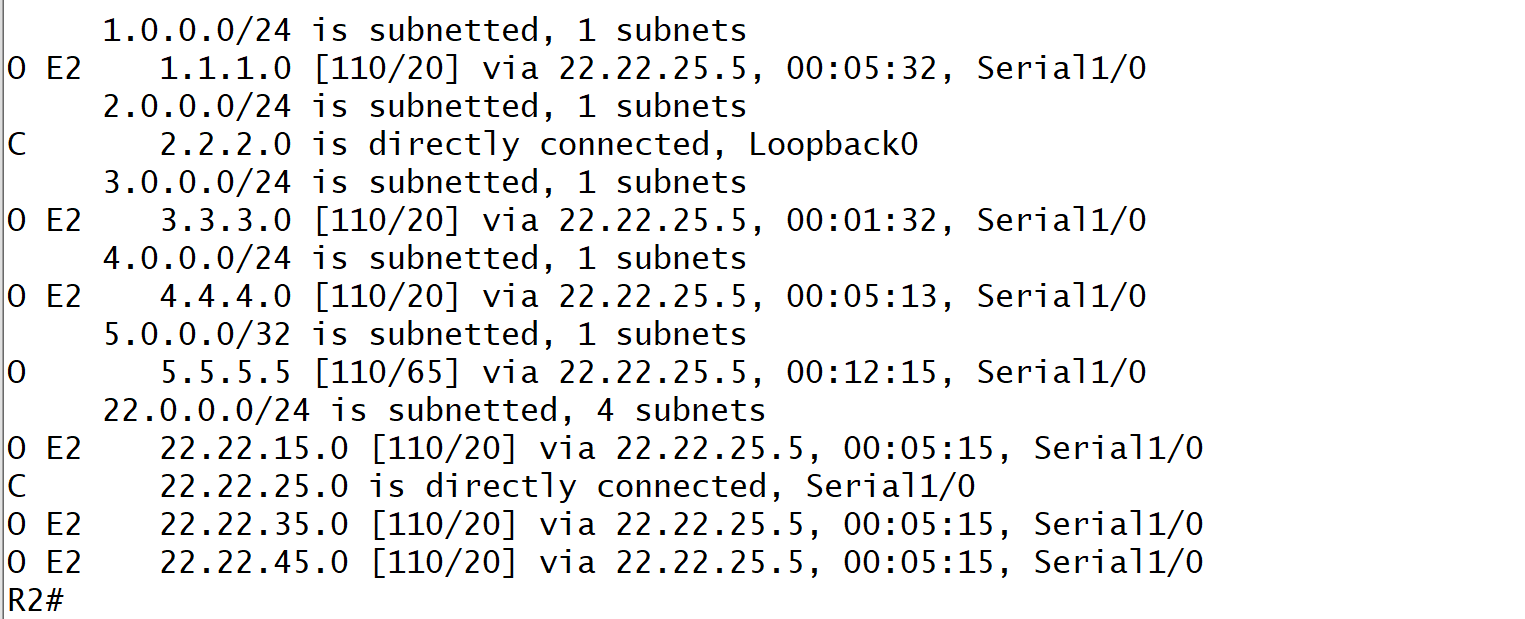

redistribute static subnets
redistribute rip subnets
redistribute eigpr 1 subnets
2. EIGRP로 재분배

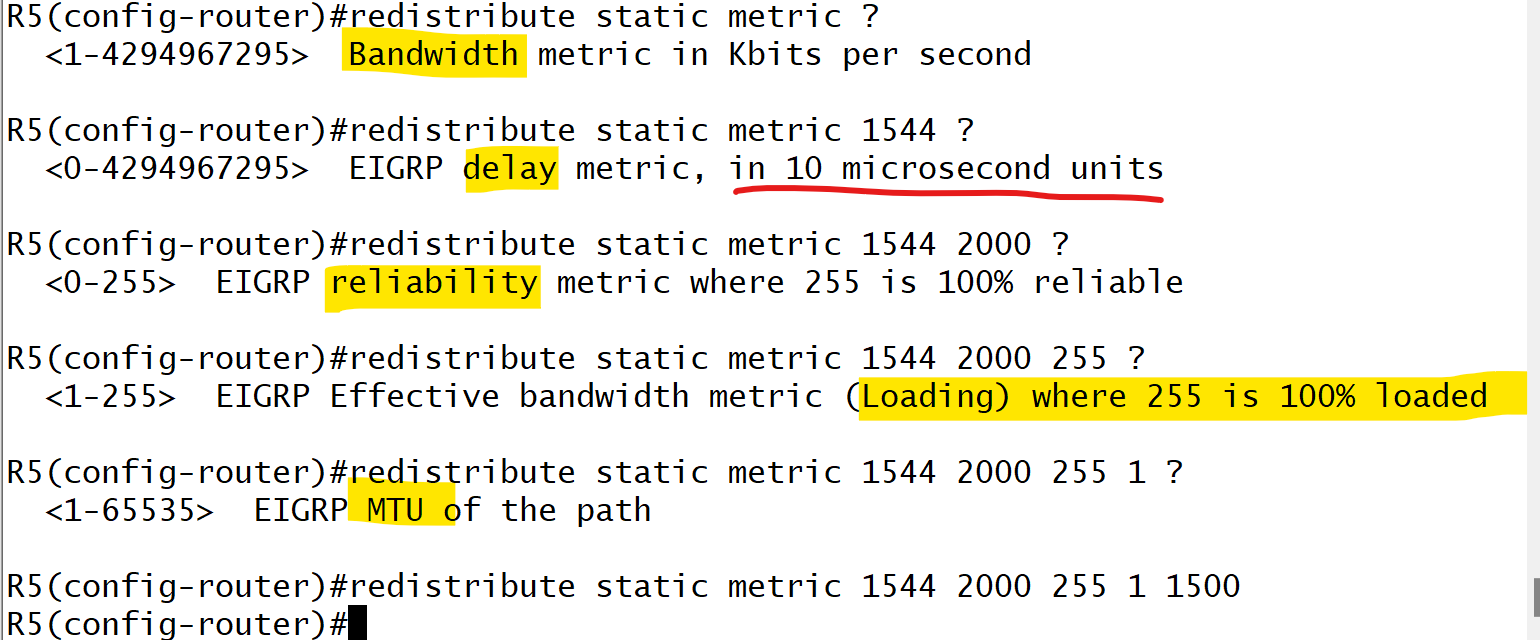

- EIGRP는 5가지를 기억해라!!

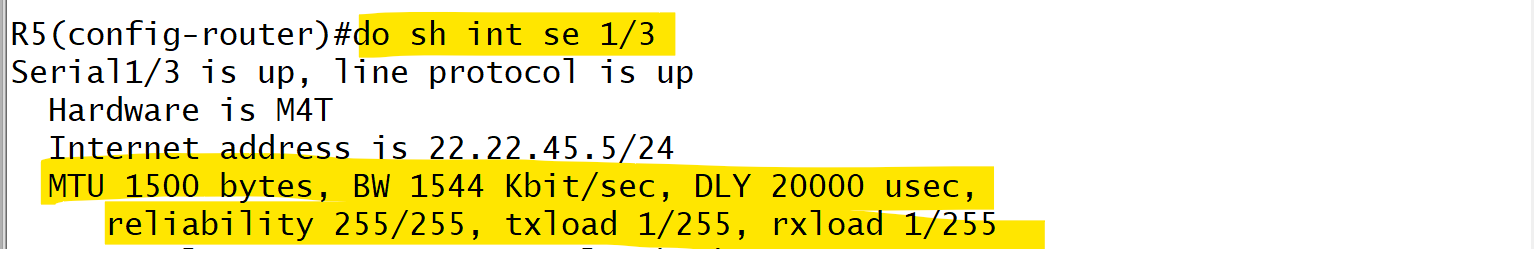

★연결되어 들어오는 포트번호(링크)들마다 인터페이스를 조사해서 다르게 넣어줘야함!
예를들면 R1의 스태틱으로 들어오는건 s1/1에서 확인
예를들면 R2의 ospf에서 들어오는건 s1/0에서 확인
예를들면 R4의 rip에서 들어오는건 s1/3에서 확인 - 현재 위 실습 토폴로지는 모든 링크가 같은 조건이기 때문에 같은값으로 통일해줌.

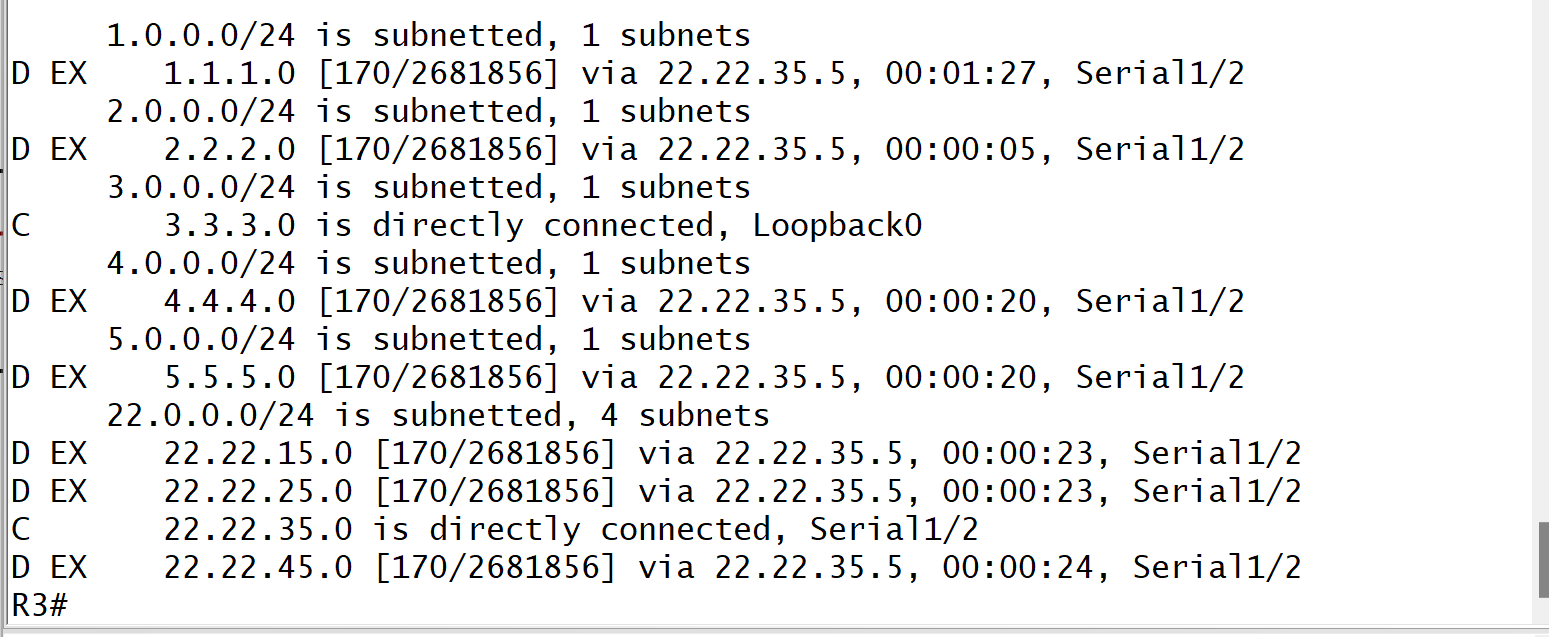

R3 라우팅 테이블 확인~!
3. RIP로 재분배
이렇게 재분배 실습 끝!
