Telnet, FTP, SMTP, IMAP, SNMP (수업) #8

Telnet

• Tele (멀리있다는 뜻) + net (네트워크)
• 원격의 시스템에 접속하여 제어를 가능하게 하는 프로토콜
• "연결형 프로토콜"인 TCP (23번) 지원을 받음
• 송신 달말과 네트워크를 경유한 원격지에 있는 수신 단말 간의 원할한 인터페이스를 제공하기 위한 네트워크 가상 단말 (NVT : Network Virtual Terminal)을 사용
• 대칭적인 통신을 통해 클라이언트와 서버가 "동일한 명령 및 응답"을 형식으로 주고 받음.
• 원격접속을 위한 서버와 클라이언트 간의 "옵션 협상 메커니즘을 제공"
• Telnet의 보안성을 강화한 프로토콜 --> SSH(Secure Shell)
• RFC 854~861에서 표준화

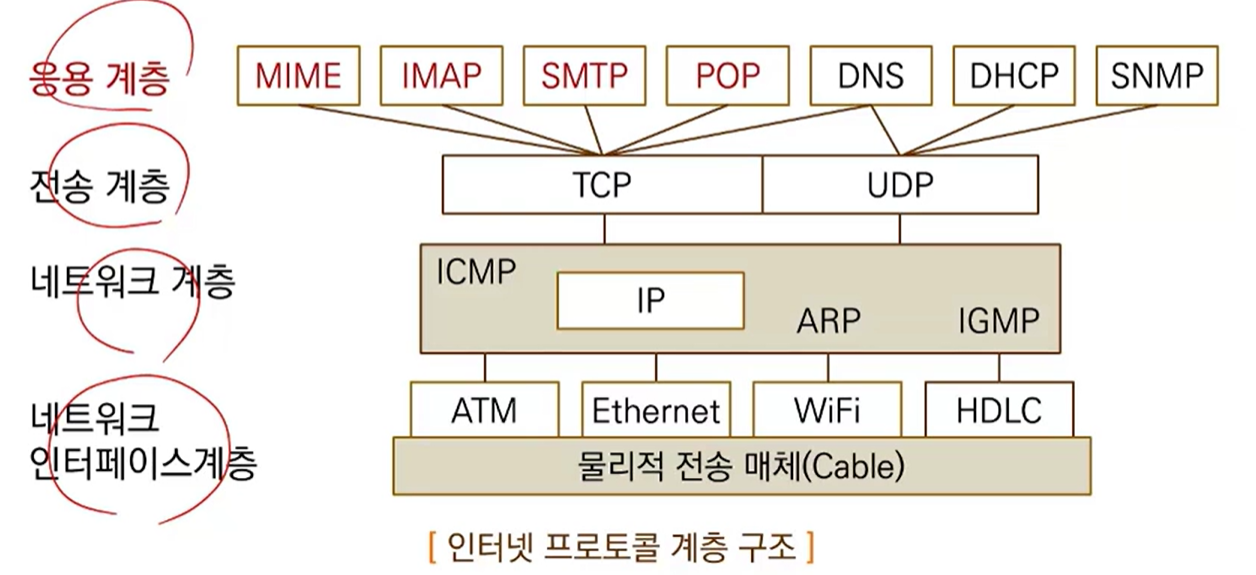

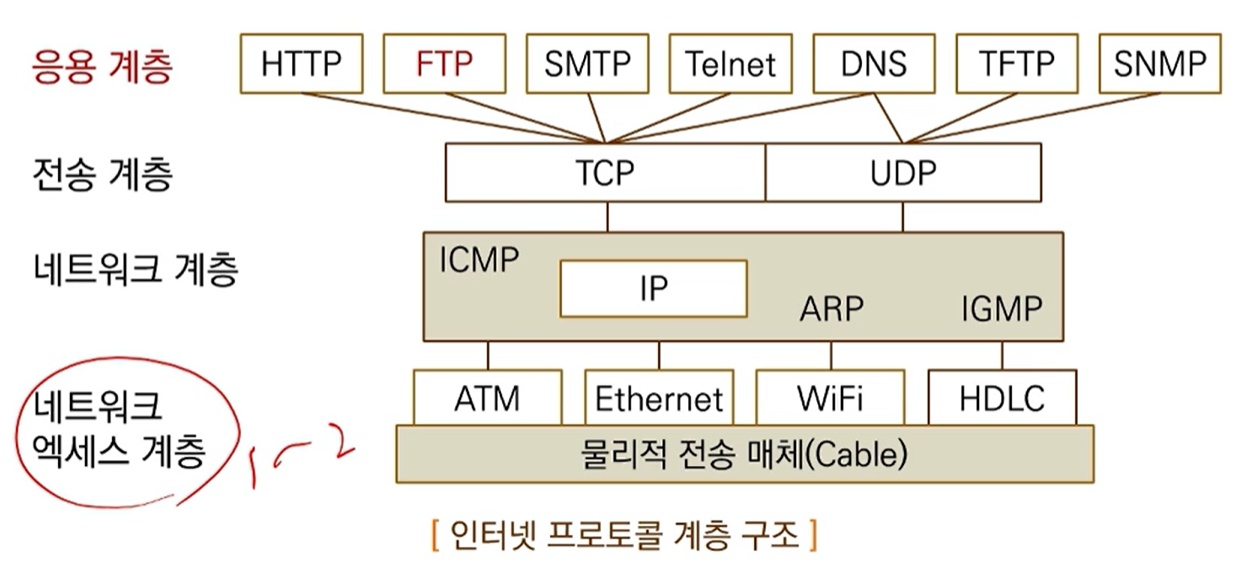

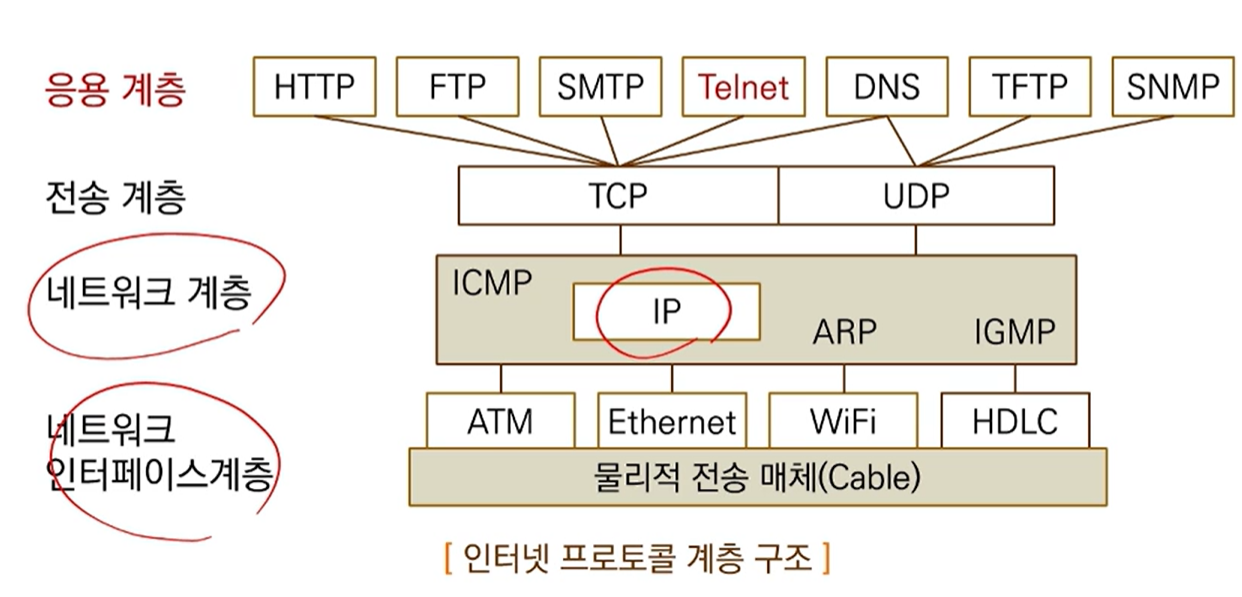

응용계층의 Telnet







네트워크 가상 단말(NVT)

• 사용자는 window , 원격제어는 unix, 두개의 중간자가 인터페이스를 변환해주는 역할이 필요함.
• --> 공통적 표현 기술에 따라 기술한 인터페이스 규격
• 클라이언트와 서버에서는 자신의 터미널 특성을 NVT 포맷에 맞게 변환한 후에 전송

NVT

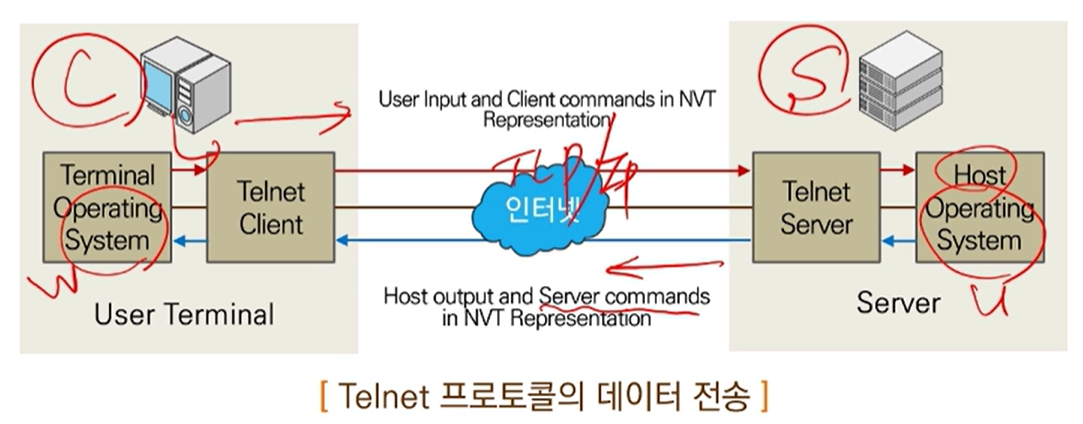

Telnet 데이터 전송

• 상이한 운영체제를 사용하는 원격 단말 간에 접속하여 데이터를 전송할 수 있게 함





Telnet 명령어

• NVT는 데이터 전송을 위해서 NVT ASCII 코드를 사용
  최상위 비트 : 0
  하위 7비트는 US ASCII와 동일
  8비트 ASCII코드 사용도 가능
  -> 클라이언트와 서버 간의 옵션 협상을 먼저 해야 함!

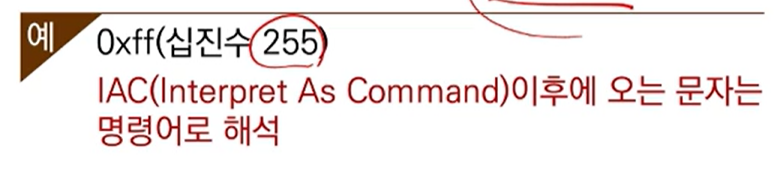

• 명령어를 전송하기 위한 방법
  -> NVT는 사우이 비트가 1로 설정된 8비트 문자를 사용

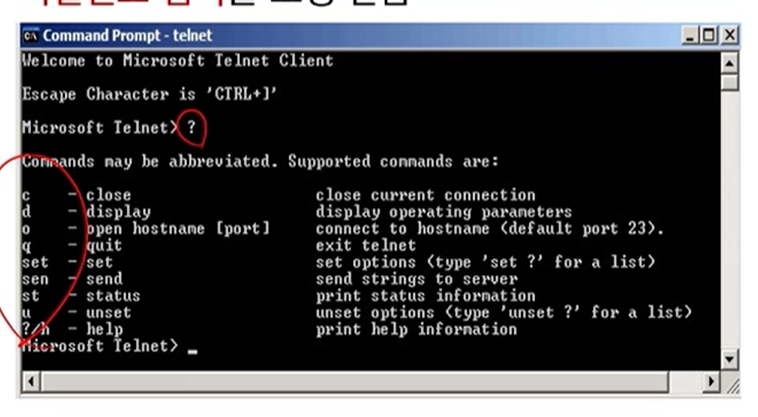

Telnet 명령어 형식

• C:/>Telnet<옵션><IP주소>
• Telnet 명령어로 원격 시스템에 접속을 하면 비밀번호를 요청 받음!







Rlogin 개요

• Remote
• 원격 로그인을 의미
• Unix BSD계열 시스템 간의 원격접속을 위해서 설계
• Telnet 프로토콜에 비해 단순하고 별도의 옵션 협상 기능을 제공하지 않음
• TCP 513번 포트를 통한 연결!
• 클라이언트는 서버에게 Null 문자(\0)로 구분되는 세 개의 문자열을 전송
• 서버는 사용자의 암호 입력 요구.







원격 데스크톱 프로토콜(Remote Desktop Protocol(RDP))

• 윈도우 기반 터미널(WBT)이나 다른 윈도우 기반 클라이언트가 윈도우 기반 터미널 서버와 통신할 수 있도록 해주는 프레젠테이션 프로토콜





터미널 서비스

• 원격 관리 모드 (웹서버)
• 응용 프로그램 관리 모드



윈도우 Terminal 프로그램 설정

• 서버 : Terminal 서버 프로그램 설치
• 클라이언트 PC : 클라이언트 프로그램 설치
  ** 윈도우의 "서버 구성 마법사"에서 Terminal 서비스 항목을 클릭하여 설치



윈도우 Terminal 서비스 접속

1. 원격 데스크톱 아이콘 생성
2. IP주소, 사용자이름, 암호 입력화면 등장
3. 접속이 되면 원격지 컴퓨터 바탕화면 등장







보안용 원격접근제어 솔루션

• 보안이 요구되는 정보전산실 실무현장에서는 접근제어 시스템을 통한 "시스템 원격접속"을 함
• SSH 접속을 기반으로 함
• Unix, Linux와 같은 CUI 환경으로 서버에 접속(Telnet 기능)과 윈도우 Terminal 서비스를 지원
• 보안 관리자가 접속권한 관리, 작업기록 확인이 가능함
  ex) 아콘(ARCON) 접근제어 솔루션





컴퓨터 원격지원 솔루션

• 사용자 컴퓨터에 원격 접속하여 문제점 해결 및 지원 솔루션
• 사용자가 원격서버에 웹으로 접속하여 원격서버에서 지정한 "인증번호"를 입력하면 원격 컴퓨터의 전문가가 사용자 바탕화면에 접속하여 작업이 가능
  ex) Rsupport 솔루션



---



파일전송 프로토콜

• 인터넷에 특정 공간에 파일을 올리고 내려 받는 프로토콜
• FTP : TCP 지원 21번 포트
• T(Trivial=아주작은)FTP : UDP 지원 69번 포트
• NFS(Network File System) : 시스템 간의 디스크 공유





FTP 프로토콜

• 인터넷 저장장치에 대량의 파일을 올리고 내려 받는 프로토콜
• TCP 21번 포트
• RFC 959 표준

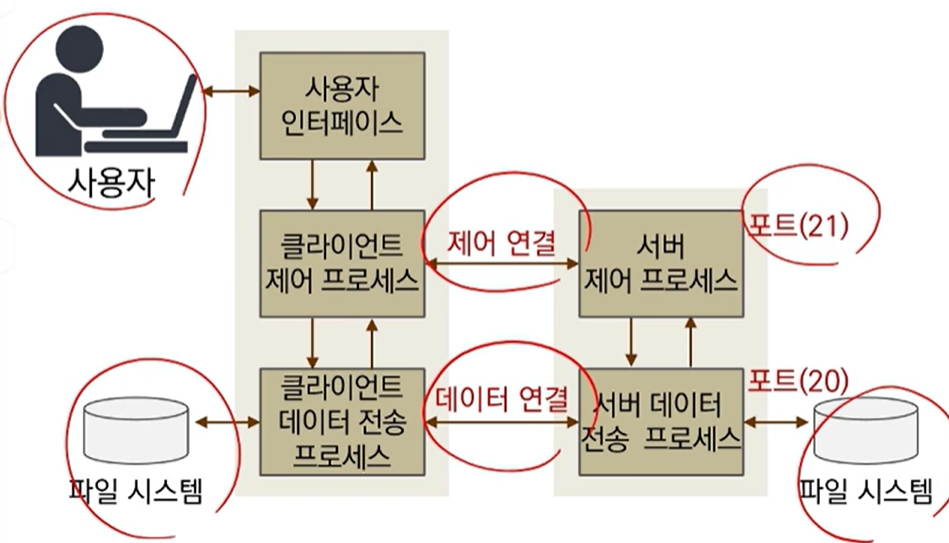

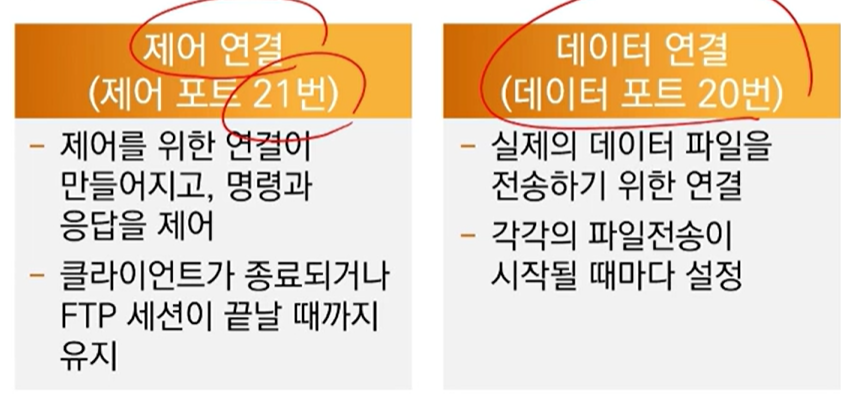

FTP 프로토콜 연결 설정

• 데이터 전송과 제어 정보 전송을 위하여 두개의 연결을 설정





일반 전송 모드

• 서버가 데이터 포트 20번에서 클라이언트가 지정한 포트(1024~)로 데이터 연결 요청
• 클라이언트가 방화벽, NAT 등을 사용하는 환경에서 외부에 있는 서버 시스템과 연결할 때 방화벽 통과 못함.

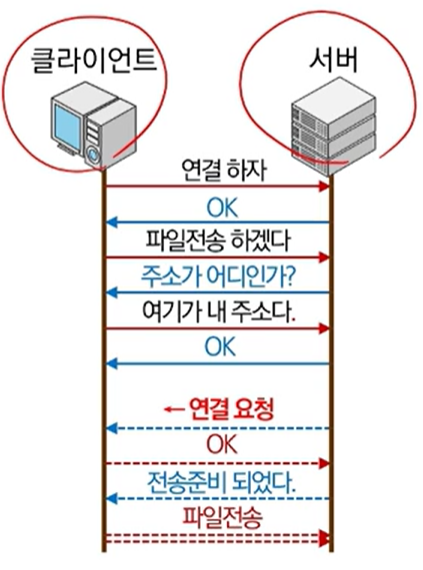

수동 전송 모드

• 클라이언트가 서버가 지정한 서버포트(1024~로) 연결
• 클라이언트가 기본 데이터 채널이 아닌 다른 채널을 통해서 서버와의 연결을 먼저 요청
• 클라이언트가 FTP 연결 설정을 요청하기 때문에 방화벽 통과 가능!





익명 FTP

• 일반 FTP 접속의 경우
  -> 사용자 개인의 ID와 Password를 입력하고 접속
• 익명(Anonymous) FTP 접속의 경우
  일반적인 네티켓의 ID, PW
  - ID : Anonumous
  - Password : Guest 또는 사용자 이메일 주소

  익명의 용도
  - 공개된 자료 공유
  - 학회에서의 발표자료 공유

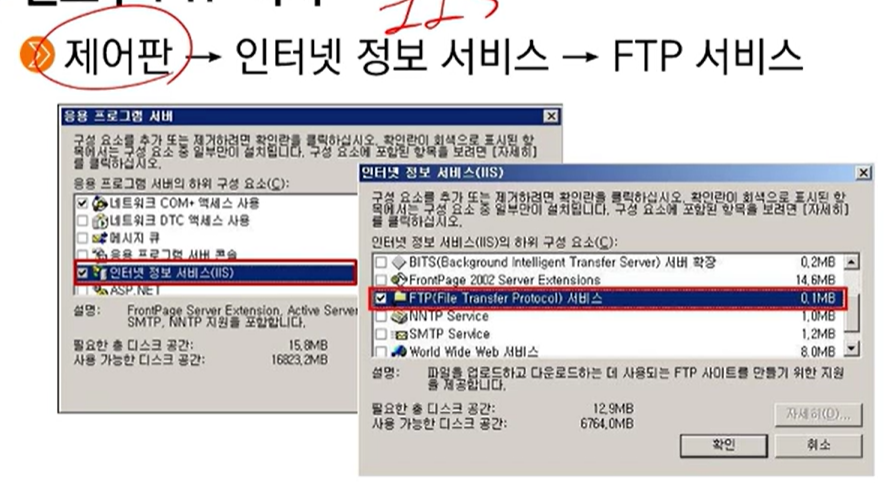

윈도우 FTP 서버 설정

기본 FTP 설정 : 21번

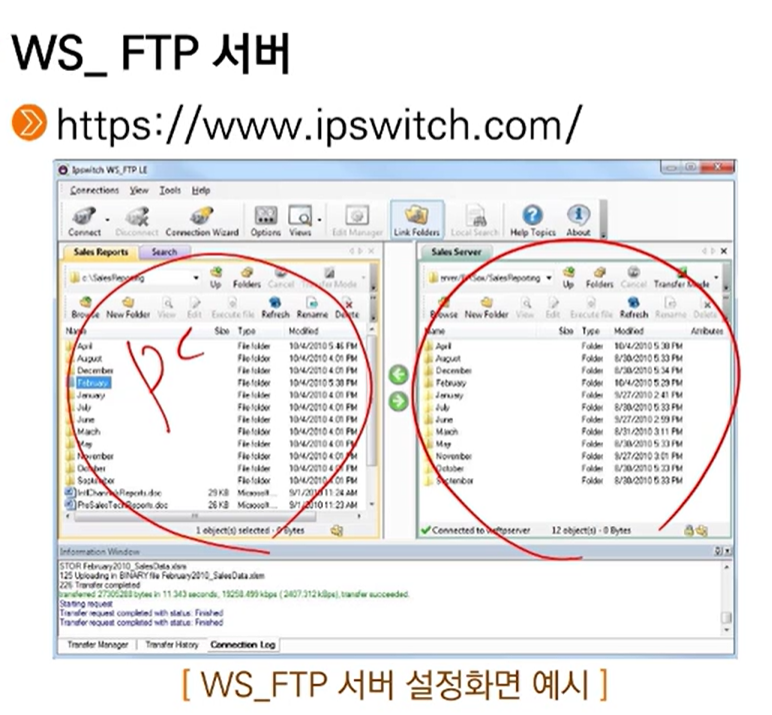

WS_FTP 서버





FTP Bounce Attack

• FTP 서버가 데이터를 전송할 때 목적지가 어디인지를 검사하지 않는 설계상의 문제점을 이용한 공격
• 1. 익명 FTP서버를 경유하여 호스트를 스캔
• 2. FTP 서버를 통하여 임의의 네트워크 접속을 함.
• 3. 방화벽 내부에 익명 FTP 서버가 있다면 패킷 필터링을 무시하고 침입 가능
• 4. FTP Bounce Attack을 이용하면 메일의 헤더 부분을 허위로 만든 가짜 메일을 만들어 전송 가능.
• 보안방법 : 다른 서비스가 20번 포트 접속을 요청하면 거절하면 됨.





TFTP(Trival FTP) 프로토콜

• 네트워크에서 호스트 간에 "작은 크기의 파일을 주고 받는데 사용"
• 단순한 기능만을 필요로 하는 경우 효율적
• UDP 포트 69번 사용
• 텍스트 및 이진 전송 모드를 제공

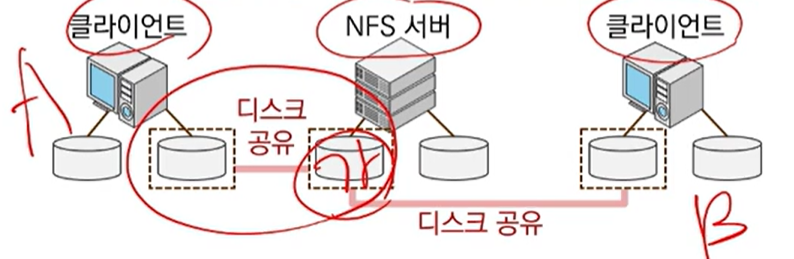

NFS(Network File System)

• TCP/IP 프로토콜을 사용하여 네트워크 상에서 "파일 시스템을 공유할 수 있게 해주는" 프로토콜
• 데이터의 보안과 무결성 보장
• 인증된 네트워크 사용자가 공유된 네트워크 파일을 마치 자신의 저장 장치에 있는 것처럼 사용 가능!



---



전자메일 프로토콜

1. SMTP (Simple Mail Transfer Protocol)
2. POP (Post Office Protocol)
3. IMAP (Internet Message Access Protocol)
4. MIME (Multipurpose Internet Mail Extension)





전자메일 네트워크 구조

• MUA (Mail User Agent) : 전자메일 메시지와 메일 헤더를 생성, 메일도착 검사, 사용자 지원
• MTA (Mail Transfer Agent) : 전자메일 메시지를 전송하는 역할

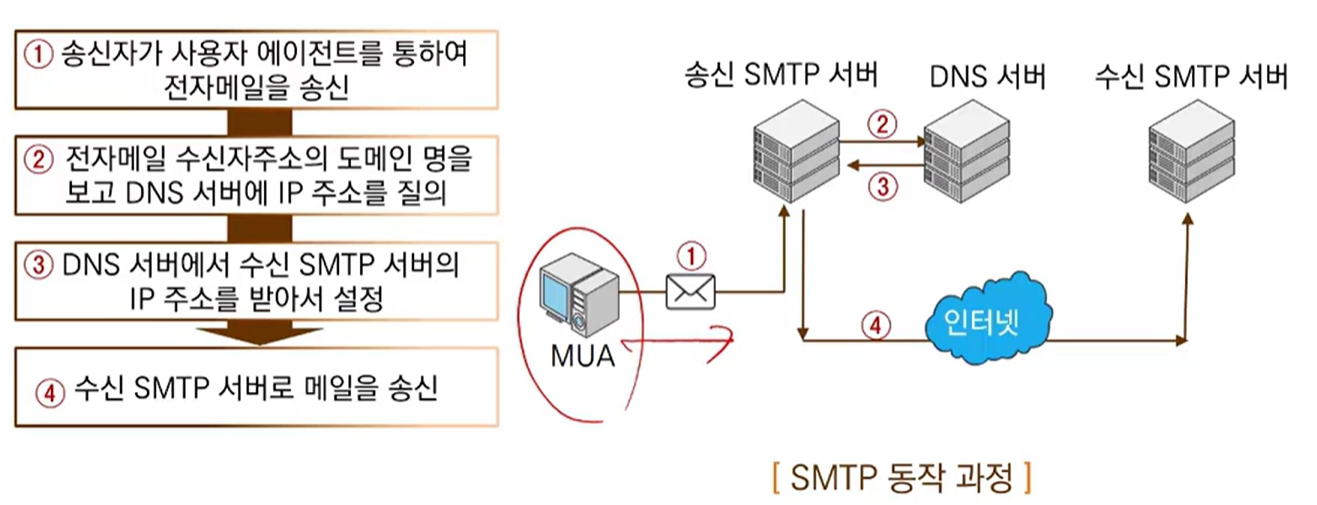

SMTP

• RFC 822 표준
• 7비트 ASCII 코드로 전송
• TCP 25번 포트, SSL 암호화는 TCP 465번
• 다양한 파일 전송은 MIME
• 전자메일 명령어 형식
  콜론(:)으로 구분, 명령어와 파라미터로 구성
  전자메일 송신자의 경우 -> Mail Frome : xxxx@naver.com

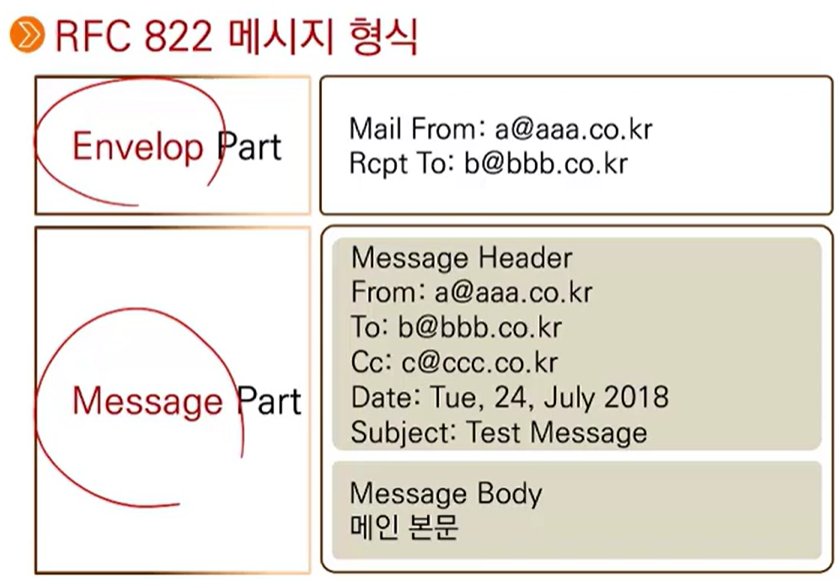

봉투 / 내용

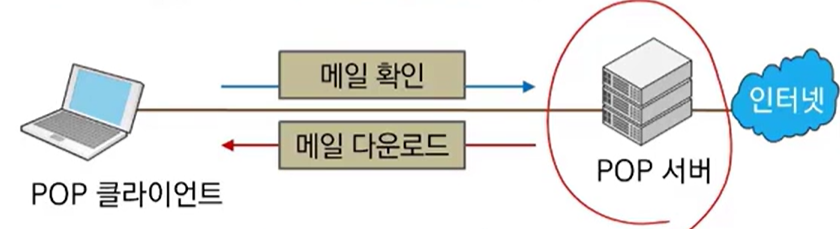

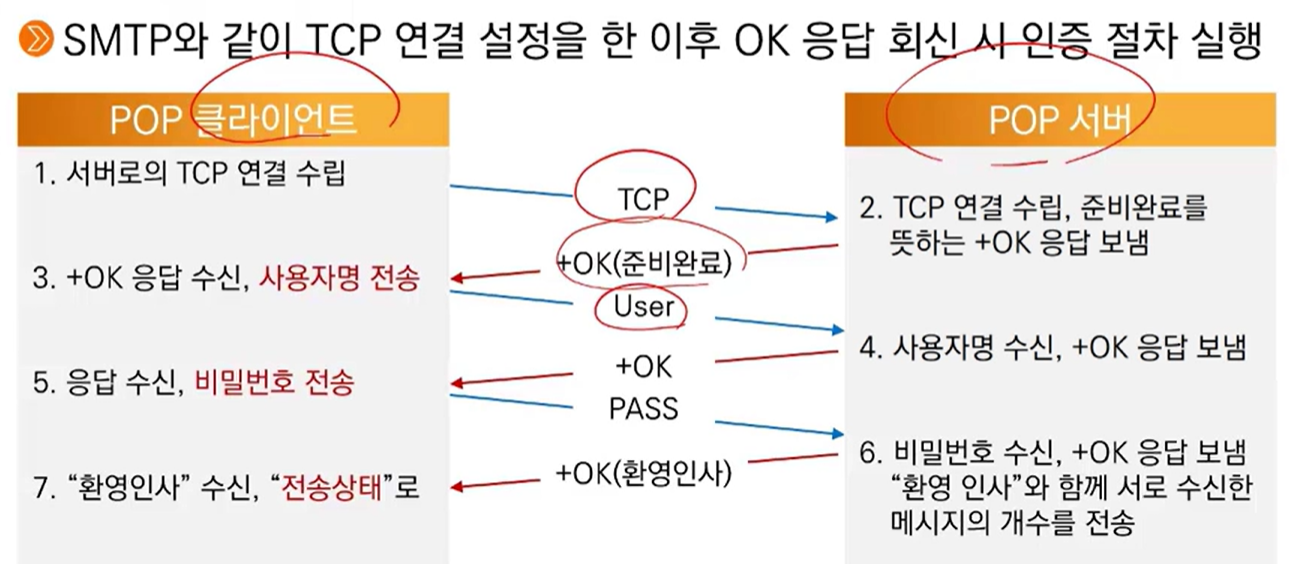

POP

• 서버로부터 사용자 로컬 메일프로그램으로 모든 수신된 메일을 옮겨 주는 기능
• POP3 : TCP 110번
• SSL 암호화 : TCP 995 포트 사용

POP의 단점으로 인해 선택적으로 메일을 옮겨주는 기능으로 IMAP가 나오게됨

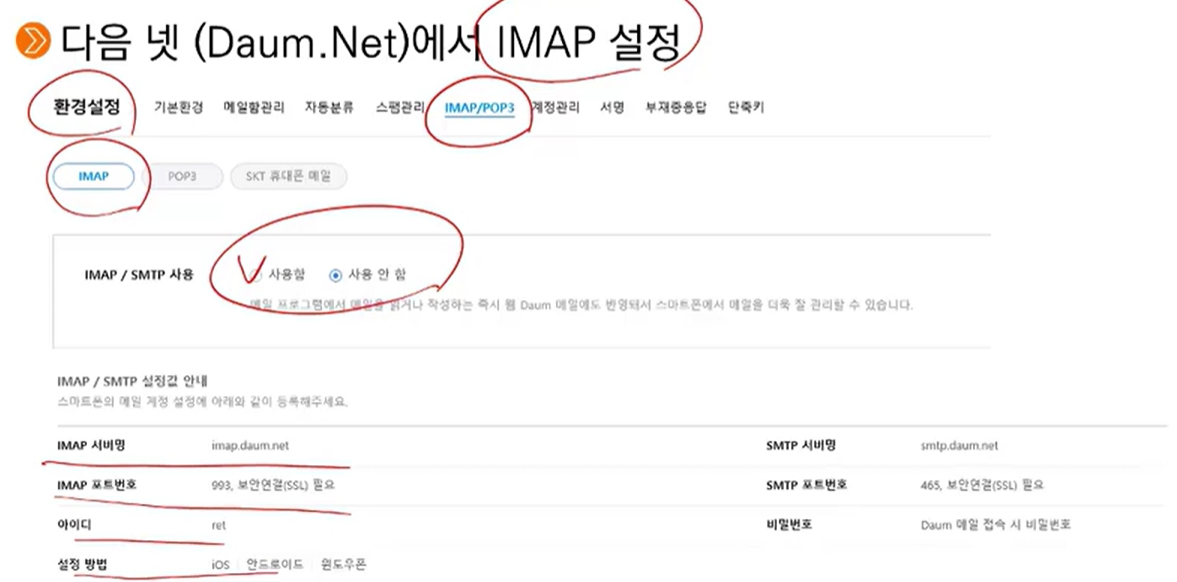

IMAP

• POP의 모든 메일을 가져오는 부분(불필요한 스팸메일까지 가져오는 등) 으로 인해 IMAP의 등장.
• 메일 제목만 확인하고 선택적으로 가져오는 것이 가능
• TCP : 143번포트 // SSL 암호화 전송 : TCP 993 포트
• 메일을 서버에 보관하는 방법
• 메시지 제목만 먼저 읽고 다운
• 메일을 바로 삭제
• 온/오프라인 상태의 메일처리/지원 가능
• 특정한 기준에 맞는 메일 검색 가능

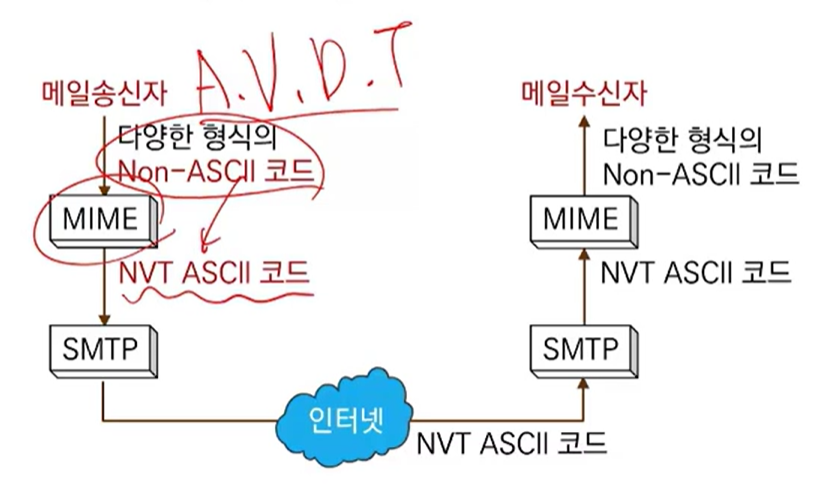

MIME

• RFC 2045 ~ 2049
• ASCII 코드로 텍스트 파일만 전송하는 SMTP
• MIME는 오디오, 비디오, 이미지 등 다양한 "멀티미디어 형태의 데이터 파일"을 메일로 주고받을 수 있도록 확장!
• MIME 보안 프로토콜 --->>> S/MIME

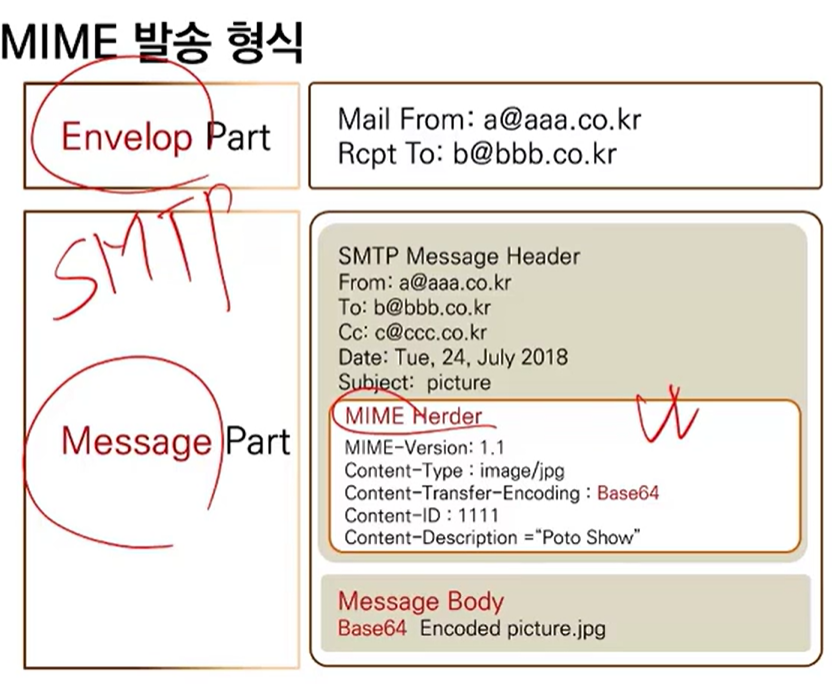

MIME Herder가 추가됨!





---



전자메일 보안의 필요성

• 기존의 텍스트 전송 형태를 벗어나 "다양한 형태의 파일 및 응용 프로그램"을 지원
• 전자메일을 이용한 매크로 바이러스 등장
• 무차별적인 익명의 스팸메일 발송
• 전자메일을 통한 기업이나 공공기관의 "메일을 통한 정보 유출, 메일의 내용 도청 발생"







전자메일의 보안 요구사항

1. 기밀성 (Confidentiality)
2. 송신자 인증 (Sender Authentication)
3. 메시지 무결성 (Message Integrity)
4. 수신자 인증 (Receiver Authentication)







전자메일 보안 프로토콜의 종류

1. PGP (Pretty Good Privacy)
2. S/MIME (Secure/Multipurpose Internet Mail Extension)
3. SSL 메일보안
   1. S-SMTP : TCP 465
   2. S-POP : TCP 995

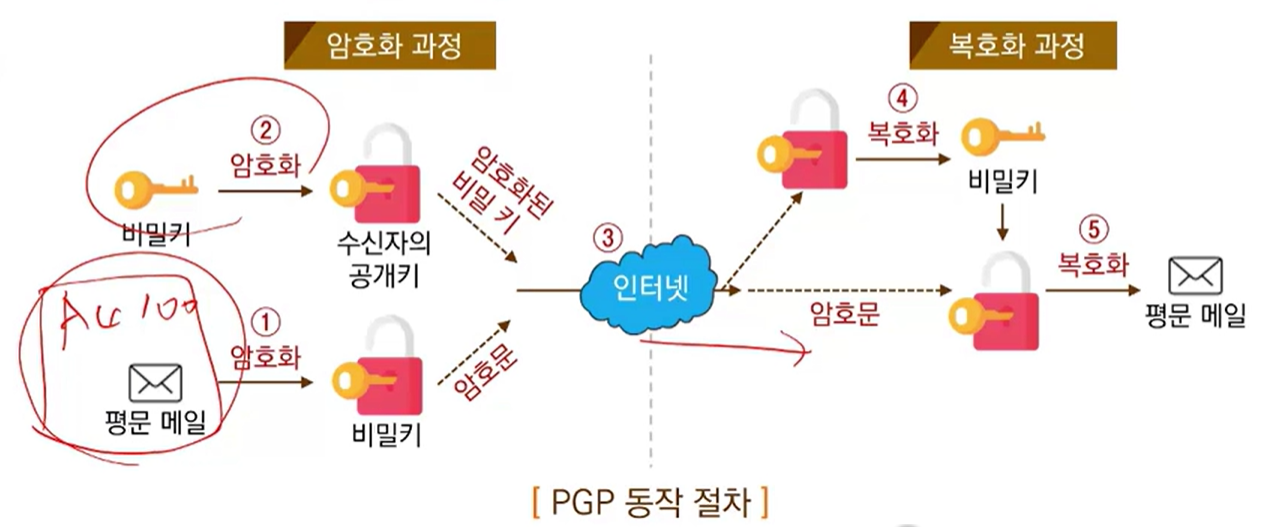

PGP(Pretty Good Privacy)

• 현재는 그렇게 좋은 기능은 아님.
• RFC 4880 메일보안 표준
• 비밀키 암호화와 공개키 암호화 방식 병행
• 전자서명 기능 제공
• 공개키(암호시키는키와 푸는키가 다름!)는 전자메일 또는 공개키 서버에 등록
• 전자메일 응용프로그램에 플러그 인 설치
• RSA, DSS 공개키 생성 알고리즘 제공
• PGP에서 암호화 기능 강화 --> PEM

대칭키(키를 하나씀, 빠름, 보안취약)와 비대칭키를 혼합









S/MIME

• MIME에 암호화 기능 부가
• 메일의 암호화와 디지털 서명을 하여 전송
• 메시지 첨부문의 암호화에 사용







---





네트워크 관리 기능

1. 장애 관리
2. 성능 관리
3. 구성 관리
4. 보안 관리
5. 계정 관리



★ 네트워크 관리 목적 ==>> 네트워크를 효율적으로 관리하여 고객 만족 서비스 제공!











SNMP (Simple Network Management Protocol)

• UDP지원 161번(SNMP), 162번(SNMP trap = 긴급보고) 사용
• 네트워크 관리자와 관리대상 시스템 에이전트 간의 통신 규약
• 구성요소 : 관리시스템, 관리 에이전트, MIB, 관리 프로토콜

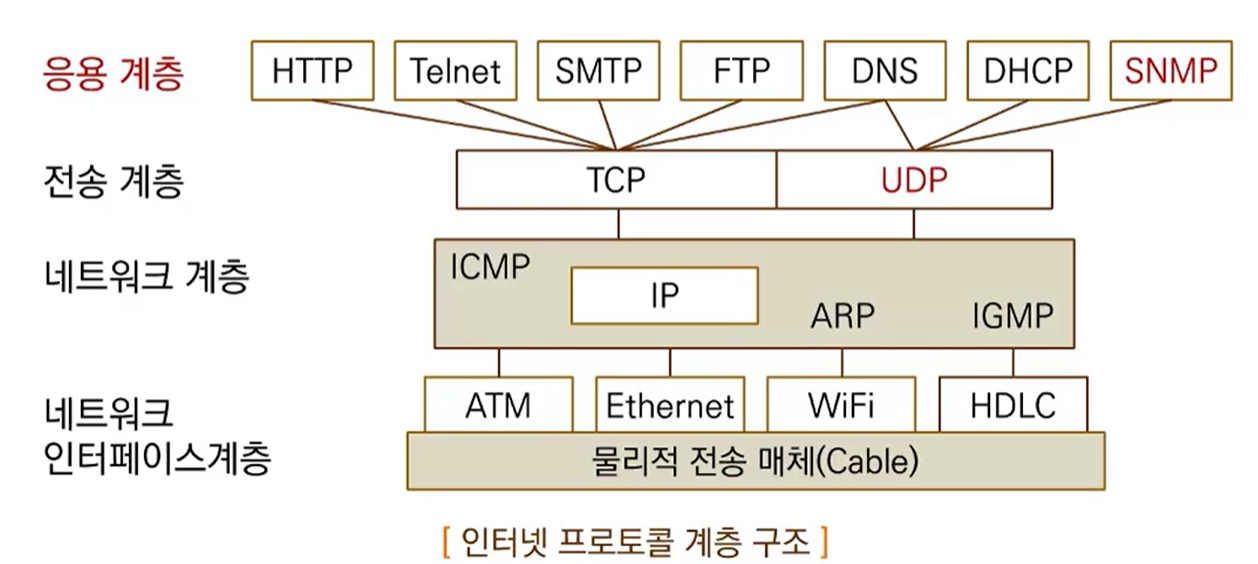

응용계층

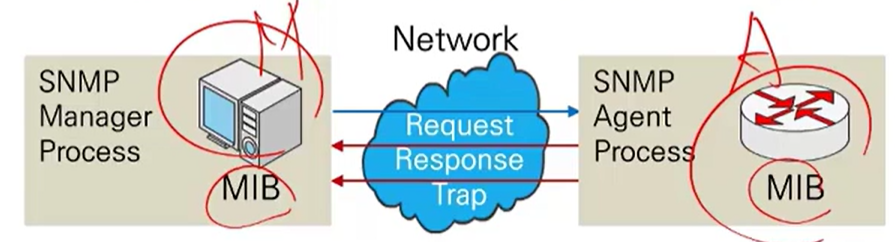

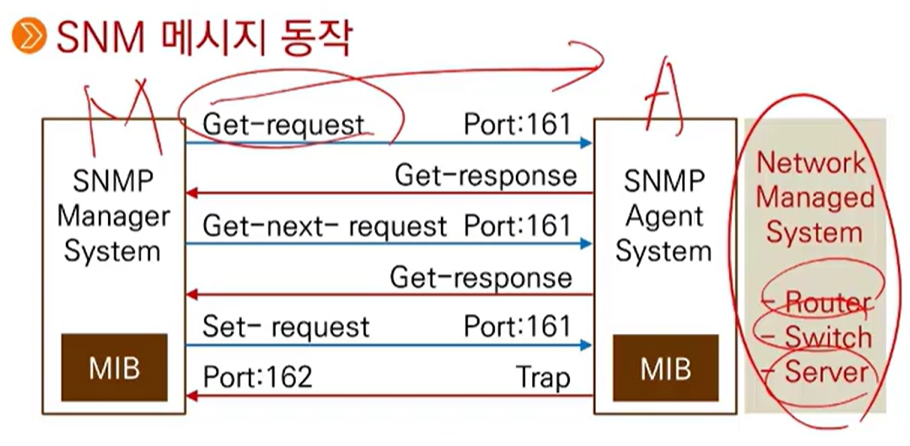

SNMP 메시지 동작 / 형식

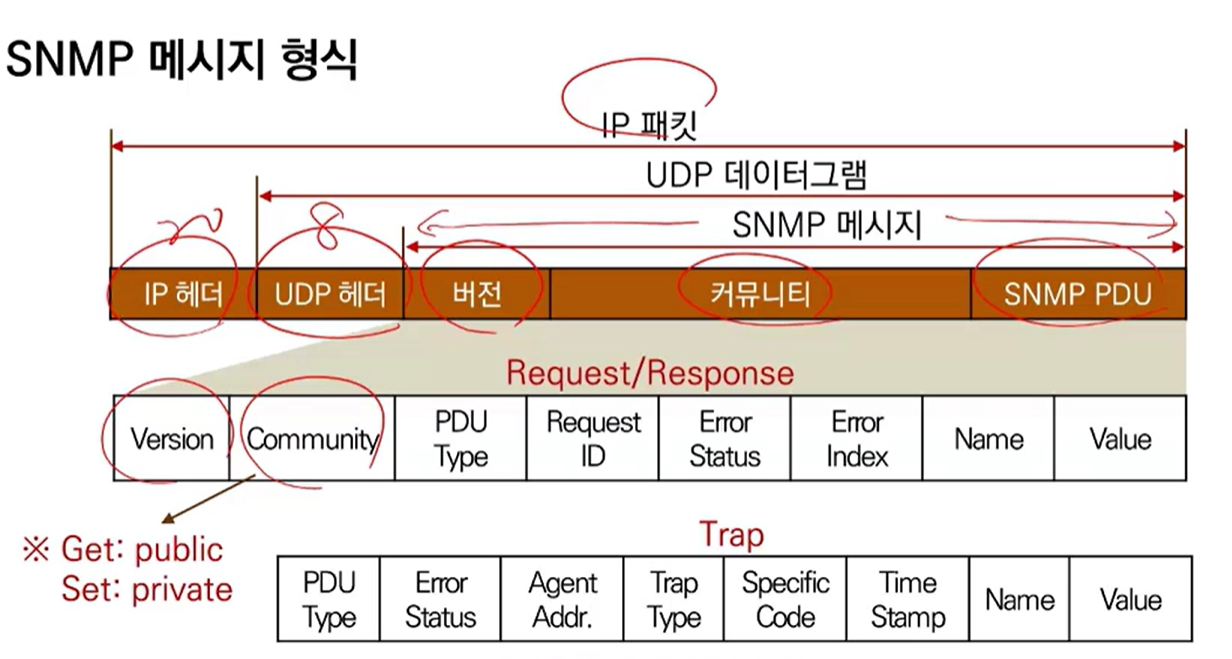

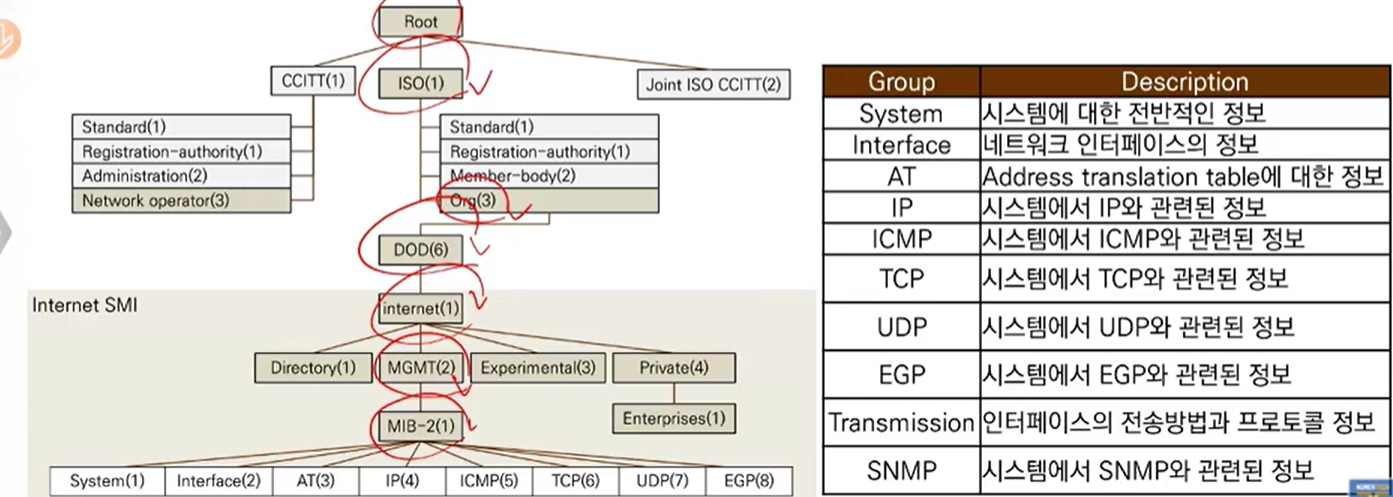

SNMP 메시지 형식 // SNMP MIB 체계 (네트워크 관리대상 요소에 관한 정보를 규정한 "데이터 베이스")









CMIP

• OSI 참조 모델에 근거한 네트워크 관리 프로토콜
• 대규모 네트워크에서 TMN을 구축
• SNMP에 비해 지원하는 기능이 많음
• "TCP"를 사용하여 관리 정보 유실 가능성 낮음.
• 하지만, 일반 기업의 네트워크는 SNMP로 가능
